干货分享 | TSMaster报文发送的信号生成器操作说明

信号生成器功能是TSMaster分析中的报文发送模块。信号生成器用于发送和配置每个 CAN/LIN 信号的值变化行为，简而言之，这是一个可以控制和调整CAN/LIN信号值的功能。我们可选择的信号生成器类型有8种，今天重点和大家分享一下关于TSMaster信号生成器的8种类型的使用方式。

本文关键字：信号生成器、正弦、斜坡脉冲、值范围、切换、随机、自定义、系统变量

一、信号生成器类型之无

在CAN/CAN FD发送窗口中，当创建一条来自数据库的报文后，选中后可以对信号进行信号生成器赋值。其中，信号生成器有三个按键，如图1所示：

无即代表没有可用的CAN/LIN信号生成器，发送的CAN/LIN消息中的信号值取决于右侧“物理值”上设置的物理值。如下图2所示：

二、信号生成器类型之正弦

选择正弦时该信号定义为如图3：选定的CAN/LIN信号将在上升–下降-的时间序列中生成正弦波形。

界面说明如下：

（1）DB 最小值和最大值：数据库中定义的最小值和最大值。

（2）物理最小值和最大值：信号可以达到的物理最小值和最大值。

（3）周期生成：当勾选了周期生成时，信号发生器可以自行重启。具体效果可看下图，用图形功能来举例，如图4是没有勾选周期生成的例子，是只产生了一个波形。如图5是勾选了周期生成的例子，可以看到一直连续性地在生成。

（4）重复次数：周期性生成的重新启动次数。如果没有特别指定，周期性生成的重新启动次数是无限的。这个重复次数取决于你填写的次数，而这个设置是否生效，则取决于“周期生成”功能是否被激活。可看下图6用图形功能来举例，在重复次数那里填写4次，则会生成4次正弦波形。

（5）在报文发送时自动启动：当勾选这个功能，报文发送时，该信号的信号生成器会自动启动。

（6）信号值表格：信号值表以毫秒为单位定义了每个信号的物理值与时间的关系。除自定义信号发生器外，该表为只读表。如果信号生成器的类型是自定义类型，则可按下键进行自定义值，具体操作见“信号生成器类型之自定义”章节。

（7）参数列表：信号图形取决于此表中定义的参数，如下图7所示，可进行修改幅值，周期（毫秒），相位（弧度），偏移量。

（8）信号波形预览：可在此处以时间值视图预览。

三、信号生成器类型之斜坡脉冲

斜坡脉冲的设置如下图8，选定的CAN/LIN信号将在上升-保持-下降-延迟的时间序列中生成。高值、低值和每个时间段都可以修改。

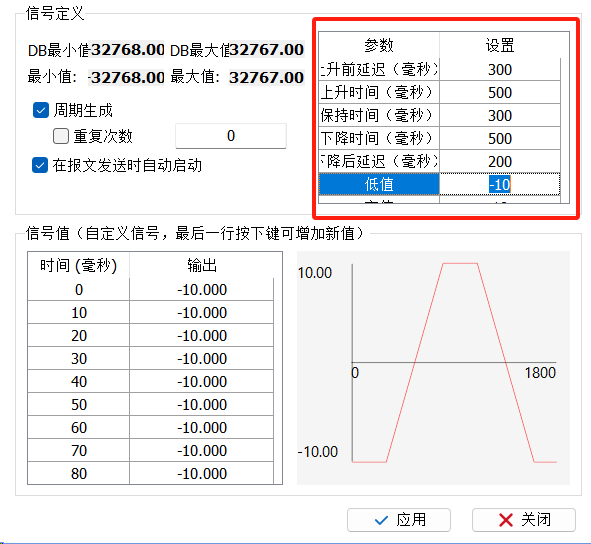

斜坡脉冲-参数列表信号图形取决于此表中定义的参数，如下图9所示，可进行修改上升时间，保持时间，下降时间，下降后延迟时间，低值以及高值。

五、信号生成器类型之切换

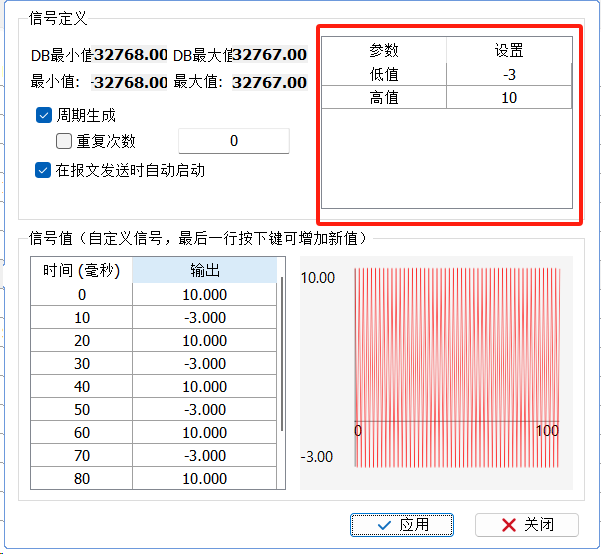

切换的信号值在低和高之间切换，用户可以指定低和高值。切换的设置如下图12。

切换-参数列表信号图形取决于此表中定义的参数，如图13所示，可进行修改低值，高值。

六、信号生成器类型之随机

随机信号生成器可输出随机信号值，可指定随机范围的低值和高值。随机的设置如下图14。

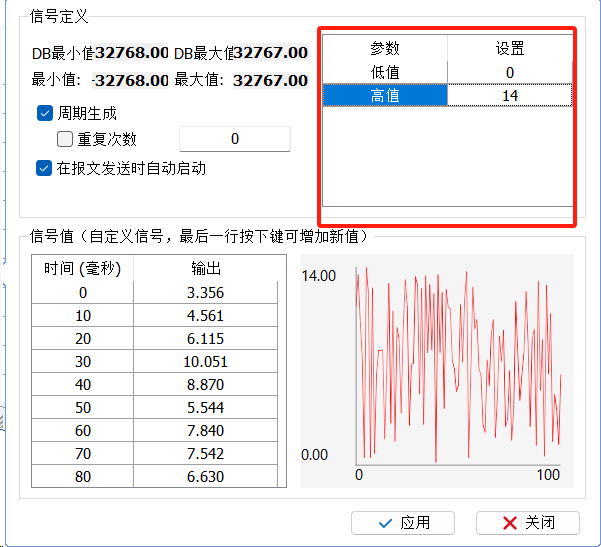

随机值-参数列表信号图形取决于此表中定义的参数，如图15所示，可进行修改低值和高值。

七、信号生成器类型之自定义

用户可在自定义生成器中自定义信号值，也可导入和导出.sig文件，自定义的设置如下图16。

自定义-参数列表可进行设置采样时间,毫秒为单位。

自定义-信号值表格在表中添加新值，请按 “向下 “键；要在表中所选值之前插入新值，请按 “插入 “键，如图17的设置。注意：表中的时间序列必须按升序排列，否则信号发生器将在错误的时间停止。

自定义-导入按键

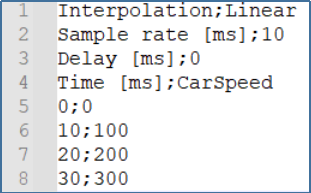

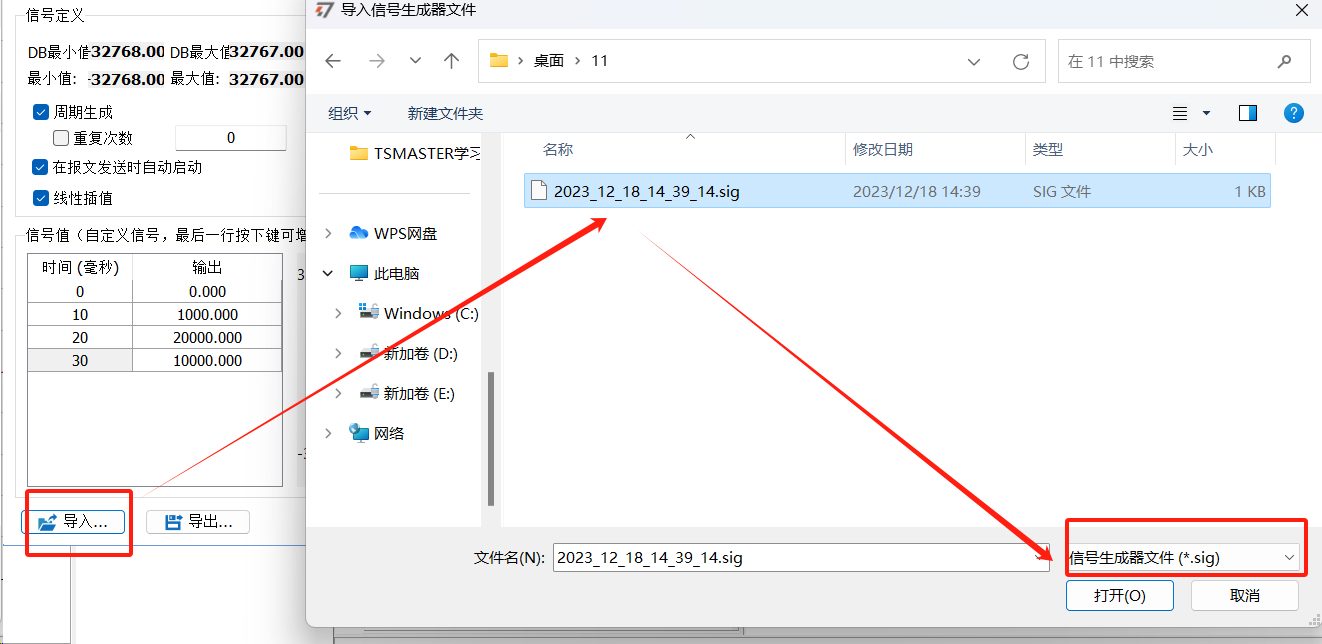

用户可以导入外部定义的信号波形。波形数据文件的扩展名应为 “*.sig”，如图18。“*.sig”文件格式为下图19：

第1行：插值方法，目前仅支持线性插值。
第2行：采样率，单位为毫秒。第3行：延迟时间（毫秒）。
第4行：信号名称。
第5行及以下：以“;”字符分隔的定义的信号值的表数据。

自定义-导出按钮

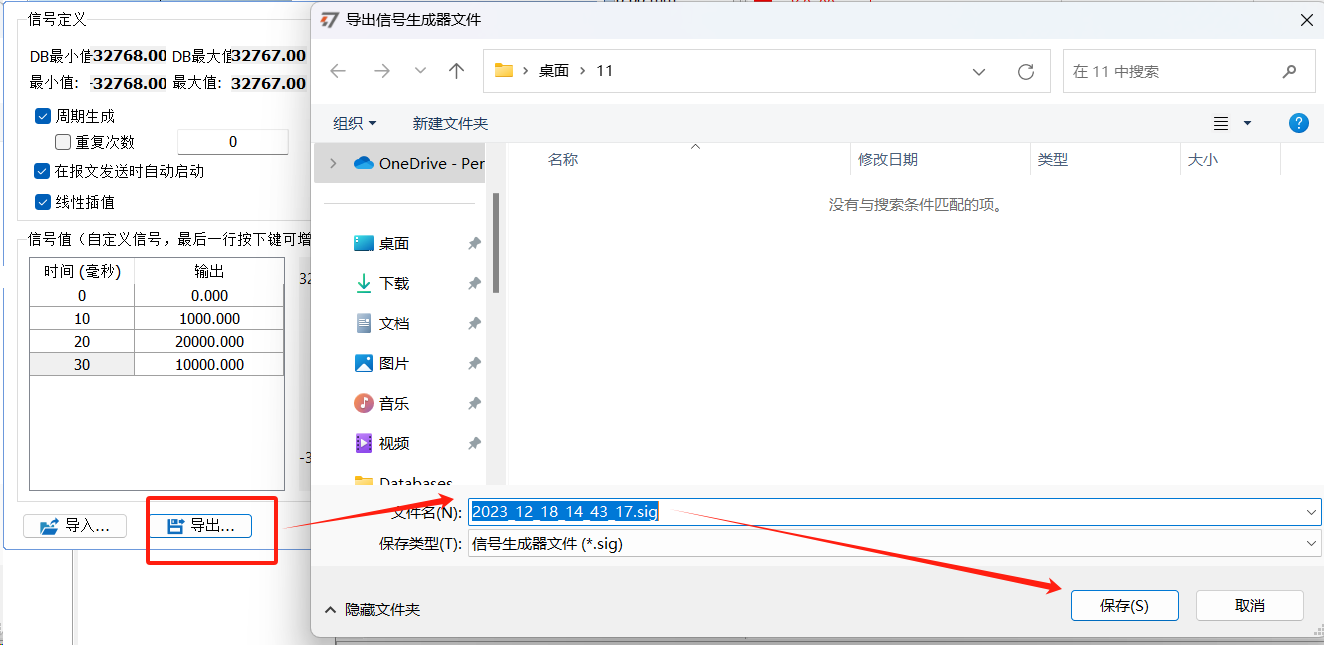

信号发生器的导出功能，将当前表格值导出为“*.sig”文件，如图20。

八、信号生成器类型之系统变量

用户关联系统变量，信号变化跟随系统变量的改变而产生变化。其中系统变量可以来自用户变量，或是TSMaster的内部变量，如C小程序创建的变量、诊断生成变量、标定变量等等。

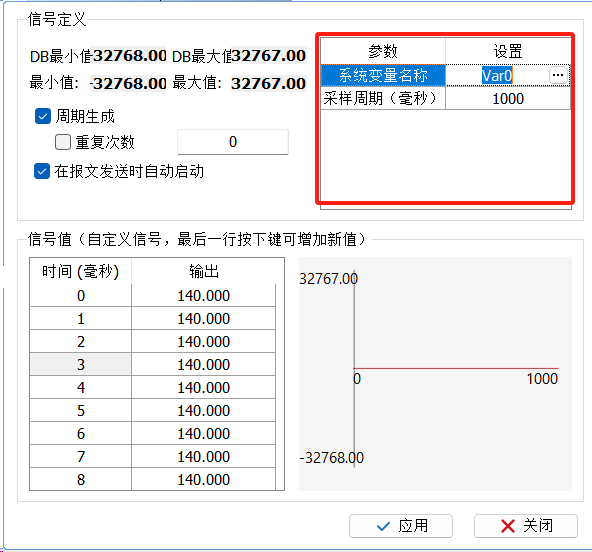

系统变量-参数列表信号图形取决于此表中定义的参数，可进行修改关联的系统变量值和采样周期值，如图21所示。

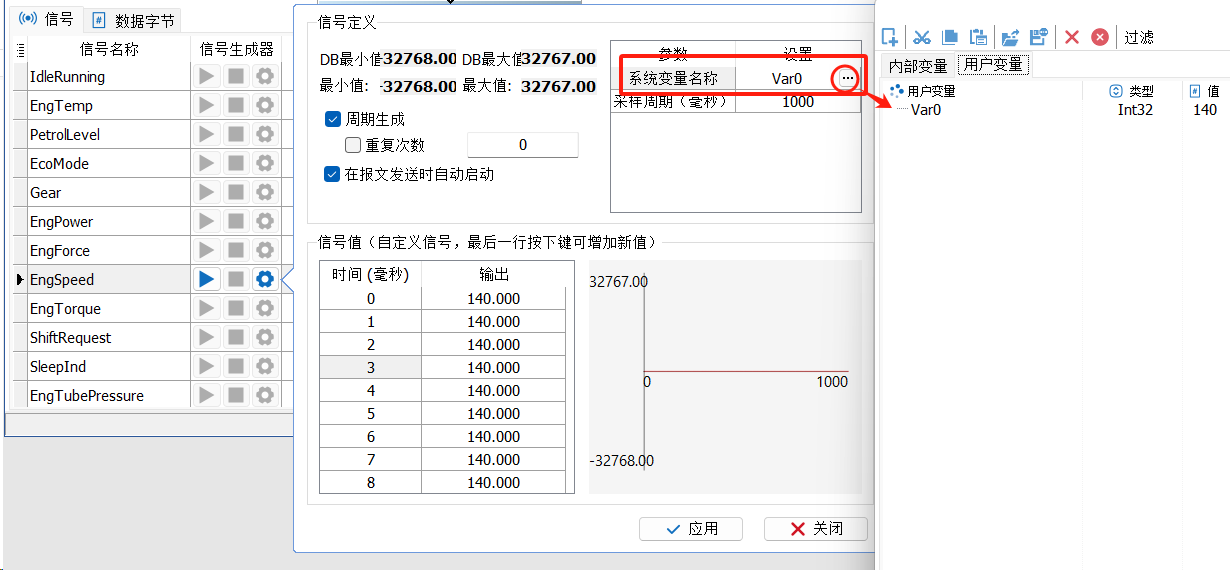

举例:Engspeed信号关联系统变量的Var0，如图22。

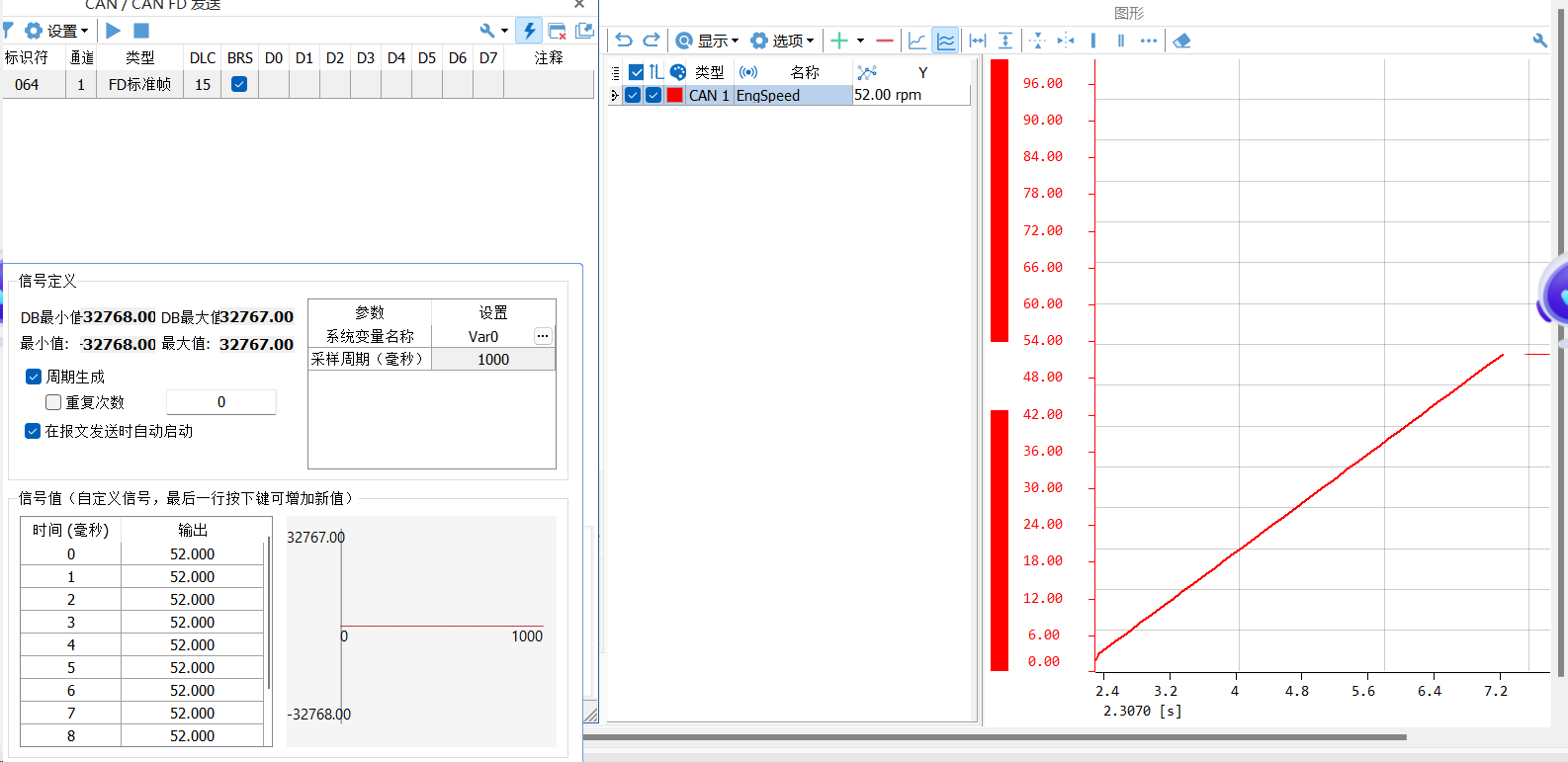

当Var0每100ms增加1，而Engspeed的值也跟着每100ms增加1，图形变化如图23。
