前言：

在不同工业场景下，时常会有一台电脑连接多个总线设备使用的需求，而TSMaster强大的硬件资源调度性能，可轻松满足此需求。TOSUN同星软件工程师将通过TC1011，为您带来多设备连接的验证报告。

1、验证型号

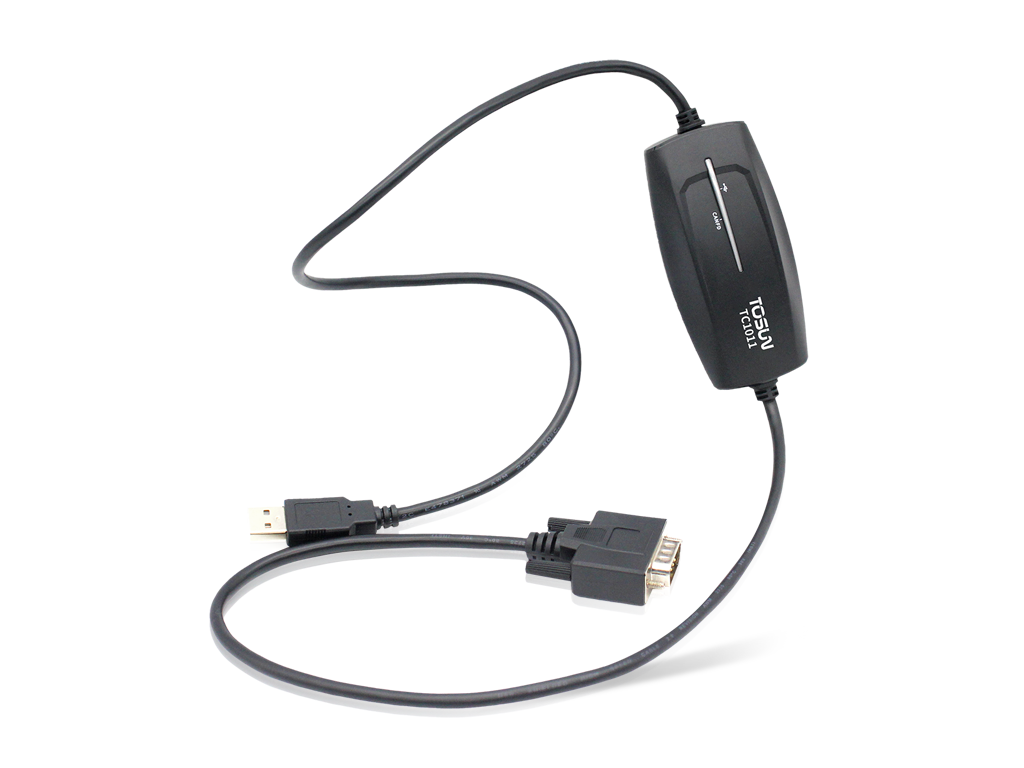

同星TC1011

PCB版本：TC1011_V2.9

固件版本：2024-10-16

2、验证数量

43 * TC1011

3、硬件环境

电脑型号：北京宸跃工控机Nuvo-10007

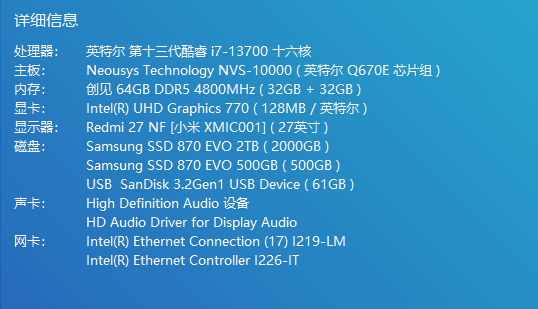

电脑配置：

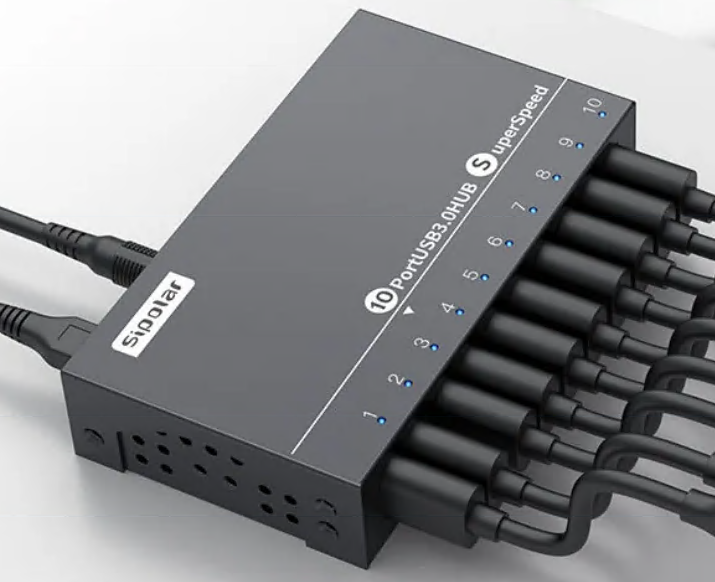

USB拓展坞型号：Sipolar 10port USB3.0 HUB

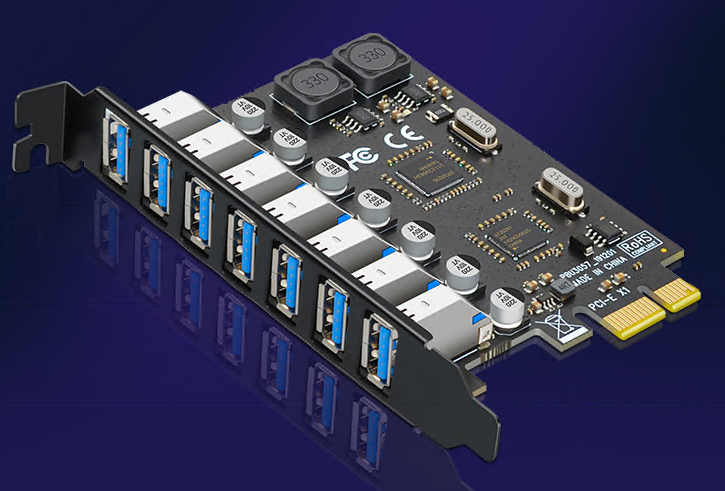

PCIE转接卡型号：EB-LINK PCIE转7口USB3.0扩展卡

操作系统：Windows10 专业版

TSMaster软件版本：2024.8.12.1163

4、实现方式

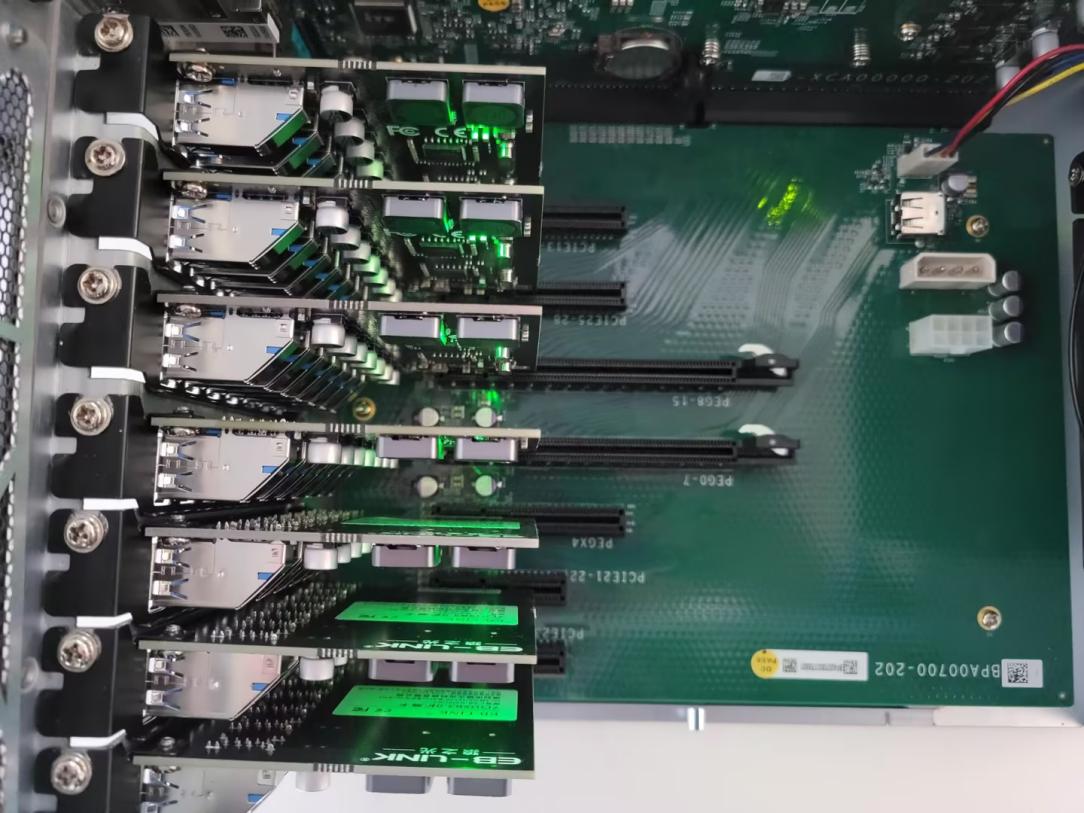

选择拓展性较好的电脑主板如上述主板（支持7个PCIe插槽），通过PCIe转接卡将PCIe插槽转接为USB接口以及USB拓展坞的方式实现USB接口数量的拓展。

*上述型号PCIe转接卡由于是PCIe x1的规格，虽然带有7个USB口，但在连接同星TC1011时实际可使用的USB通道数量为3个，故采用PCIe转接卡+USB拓展坞的方式来实现的43个USB接口同时使用，在实际场景中，PCIe转接卡在供电，USB控制器以及接口稳定性上要更优于USB拓展坞，建议用户选择更高规格的PCIe转接卡，如PCIe x4，PCIe x8等，以及带有更多独立USB控制器（避免共享USB控制器导致的USB映射问题）的转接卡来满足使用需求。

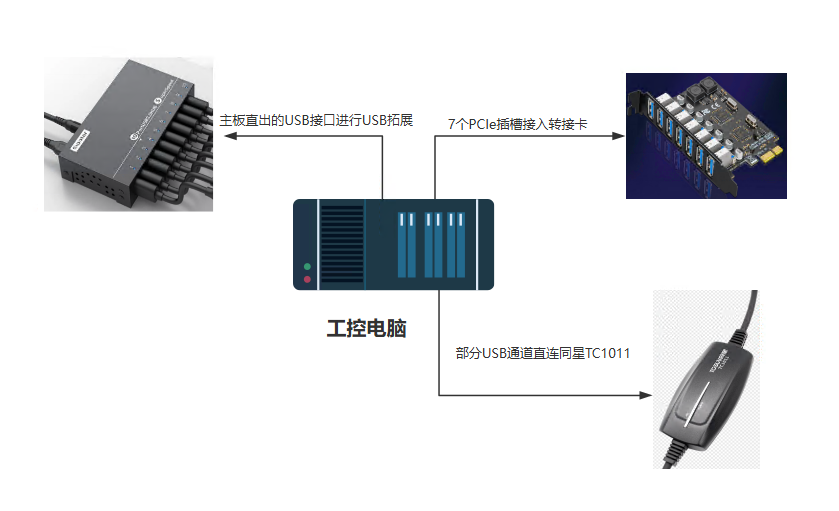

5、硬件连接

6、验证结果

可以连接43个同星TC1011设备同时使用。

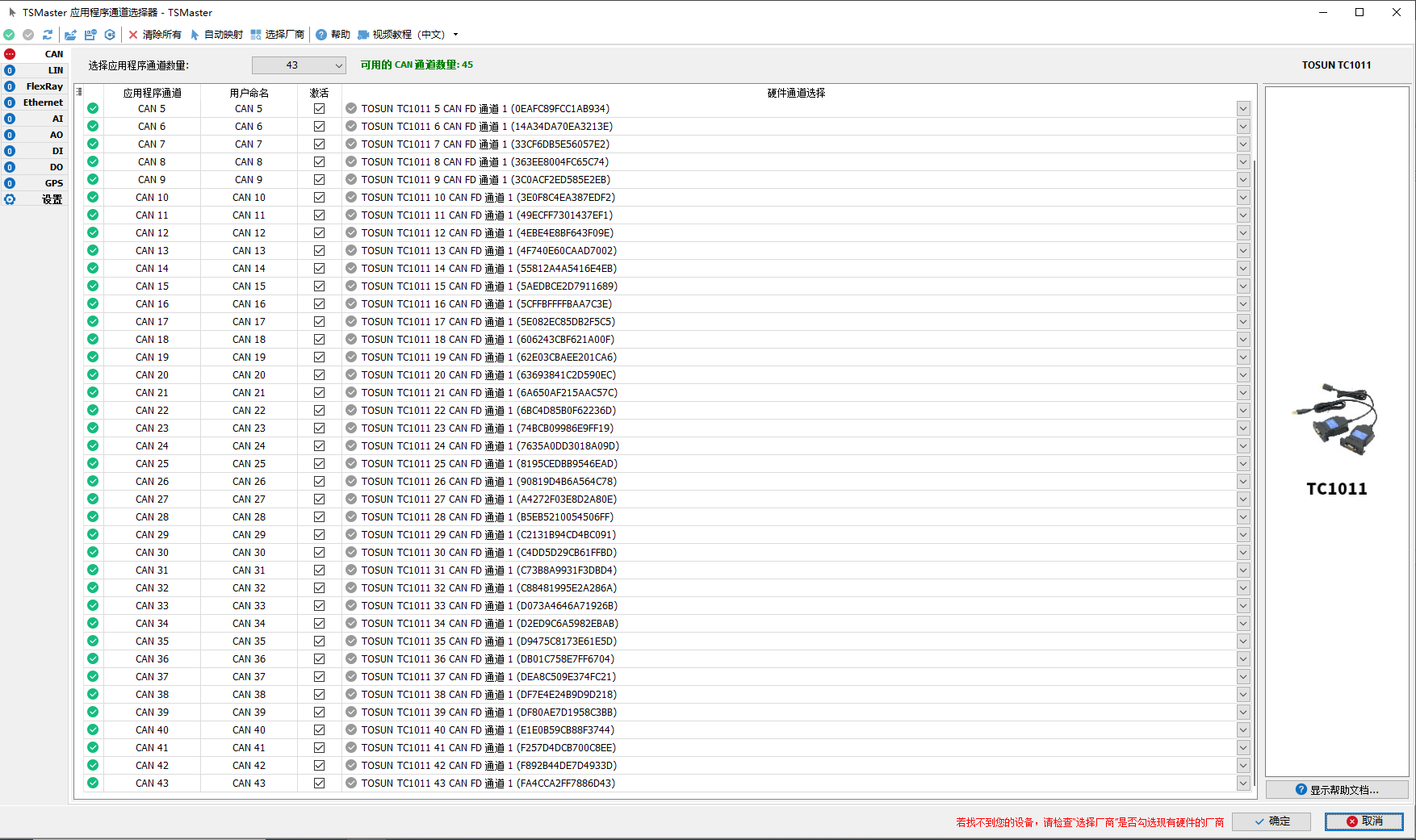

设备通道可正常识别并选择：

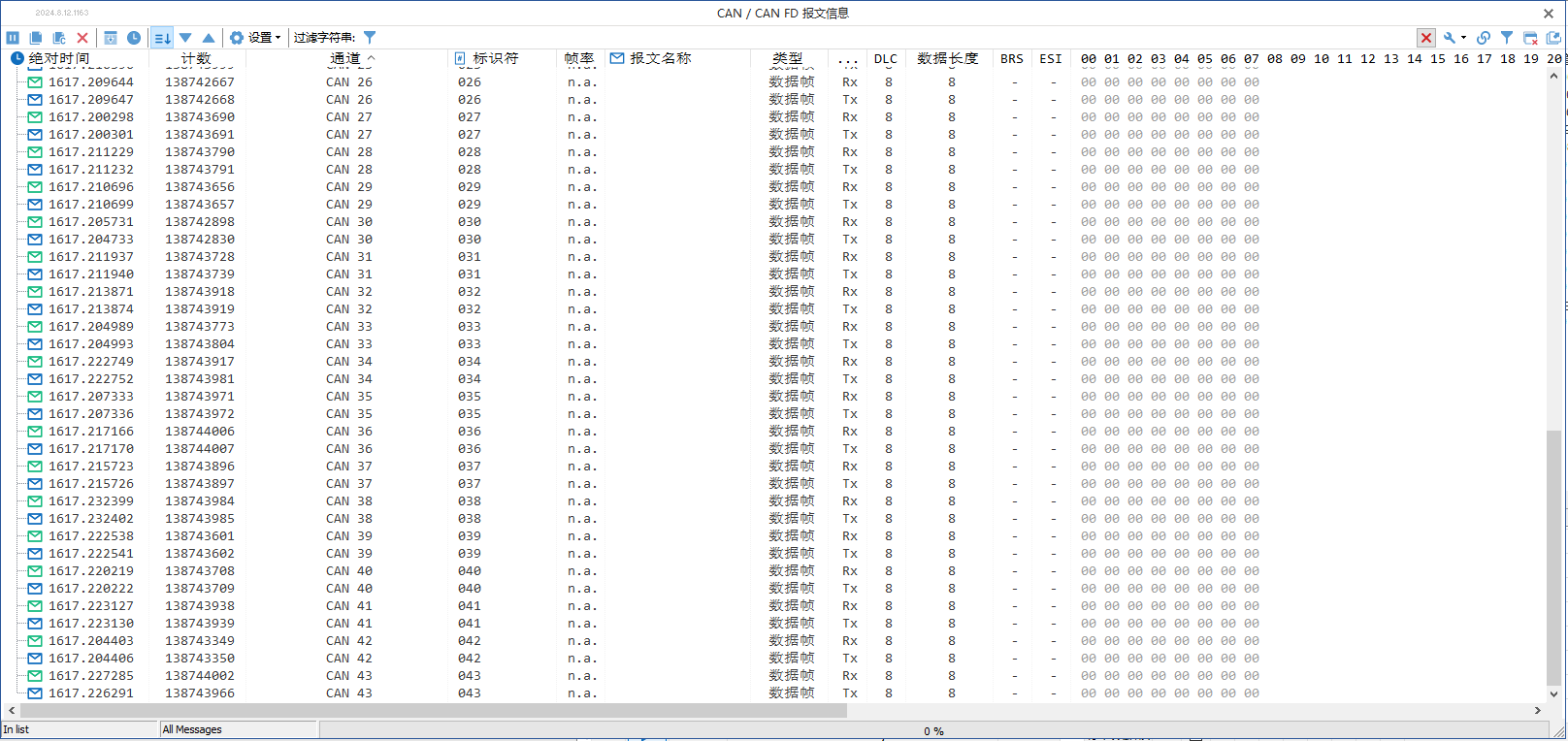

43路CAN可正常通讯：

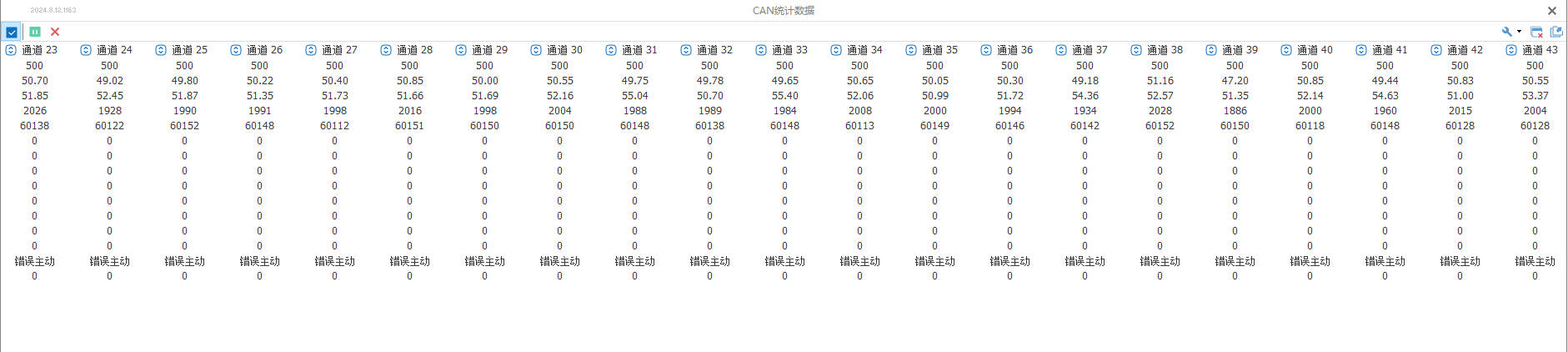

43路CAN负载率为50%左右：

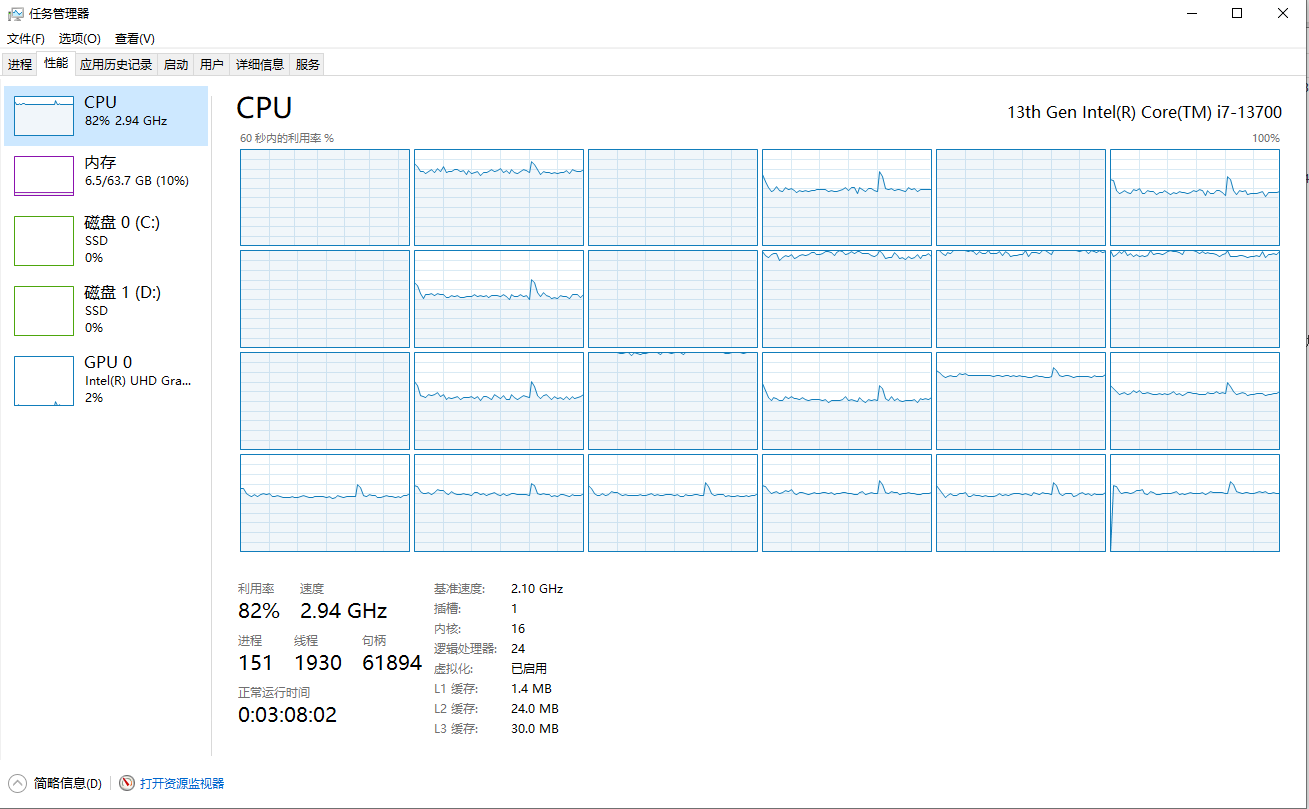

电脑CPU负载率;

总结：

经过测试验证，采用PCIe转USB接口拓展卡以及USB拓展坞的方式，成功实现了在一台电脑上四十余台同星设备的并行使用，在持续数据传输测试中，同星TC1011设备和同星TSMaster软件表现出了出色的稳定性和兼容性，单机即可满足在CAN通讯测试、汽车电子或工业总线等场景中多节点接入需求，为高密度CAN设备应用提供了可靠的解决方案。
