 一、CCS概述

CCS（Cells Contact System，电芯连接系统），你们叫什么？三合一，集成母排，线束板集成件还是汇流排支架总成？

CCS功能：实现动力电池中电芯串并联、模组内电压采样，组内温度采样等功能。

CCS组成：通常由绝缘支撑件(也叫支架)、汇流排和数据采集线路（FPC）等构成。

二、不同类型电芯CCS结构

1、软包电芯的CCS：

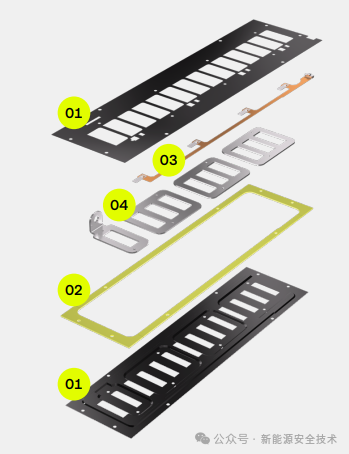

01. 绝缘层

上层绝缘层集成了柔性模切铜布线层，下层绝缘层按电池组件的形状成型。

层压材料：绝缘层使用PI或 PET材料，可开排气口，以帮助电芯在热失控中加快排放气体。

02. 加强支架

加强支架的四个位置配有加固件，可增强稳定性、刚性和机械支撑，材料可用FR4。

03. 柔性模切布线层

高精模切技术可有效缩小公差，布线层由铜制成。连续的布线层可提供可靠的信号连接，内置保险丝的布线层或SMT保险丝，可根据需求进行集成。

布线层集成了NTC，可实现温度感应，电芯连接组件焊接到铜布线层。

04. 电芯连接铜巴片

厚度：2-3 mm。材料：镀镍铜。

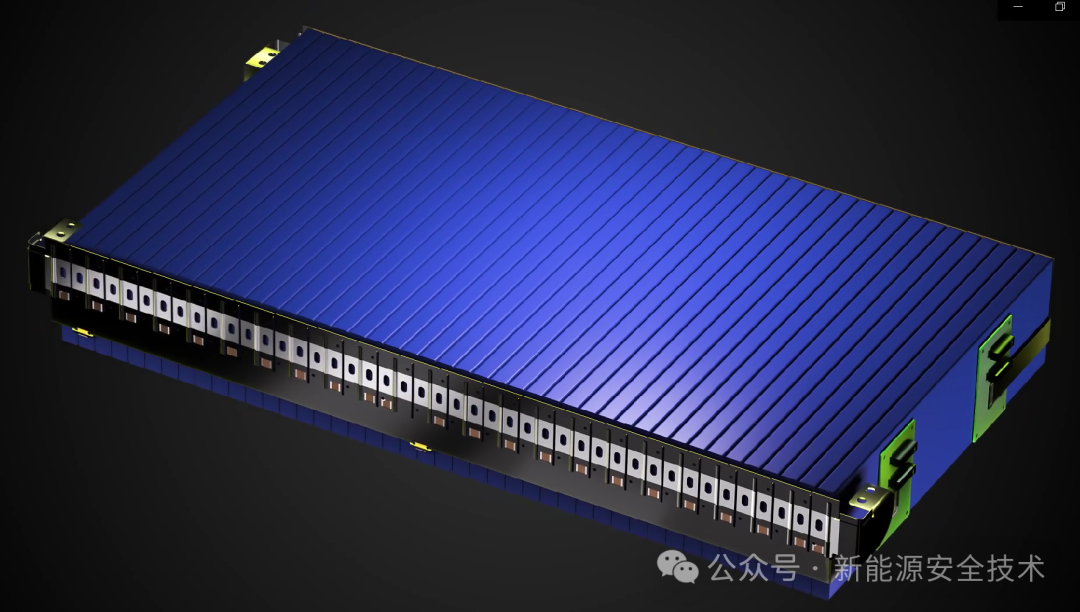

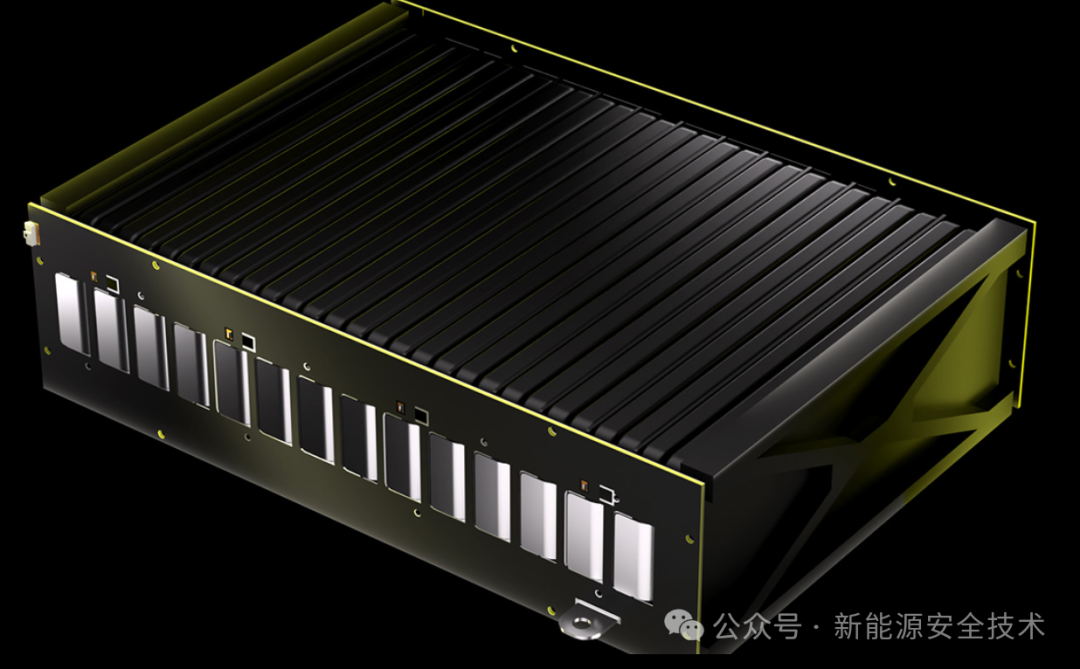

2、方壳电芯的CCS

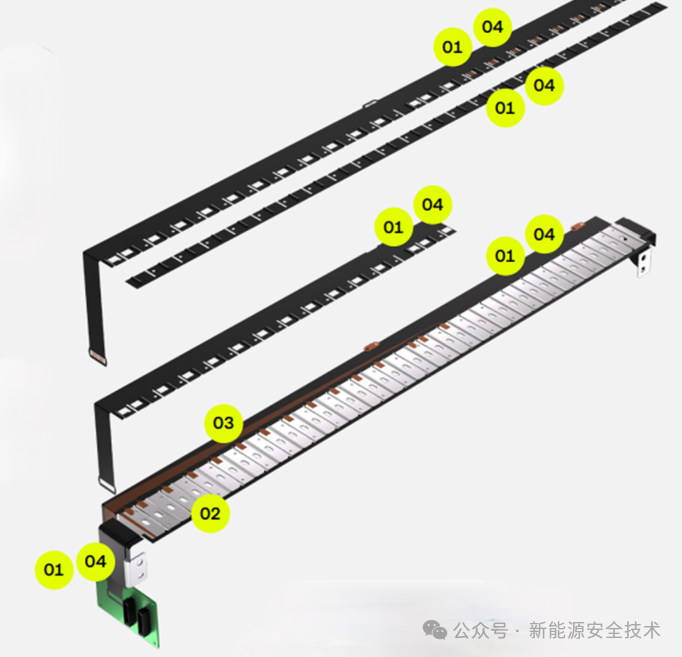

01一站式层压
用 1 道工序一站式层压工艺取代了传统 3 道工序：铝巴片/铜巴片层压工序、主正负巴片浸塑/喷粉等绝缘工序以及低压采集电路组装工序。

02. 电芯连接铝或铜巴片

高精度冲压，薄型绝缘层加入，实现绝缘与耐压性能以及减重。

连接巴片柔性设计使巴片更容易贴合到电芯表面，可以减少焊接不良。

03. 数据采集线路

采用柔性模切线路板(flexible die-cutting circuit)：简称FDC，是一种以PI或PET薄膜和铜箔为基材以刀模(圆刀或者平刀）切割而成的柔性线路板。

FDC 技术与 FPC 相比，在实现传统 FPC 功能的同时，可以降成本，而且环保。 铜箔与铝巴片/铜巴片超声波焊接，实现电压的采集。

04. 绝缘膜

低压采集电路、高压铝巴片/铜巴片以及主正负巴片的绝缘层采用PET 材料，或者PI 膜。

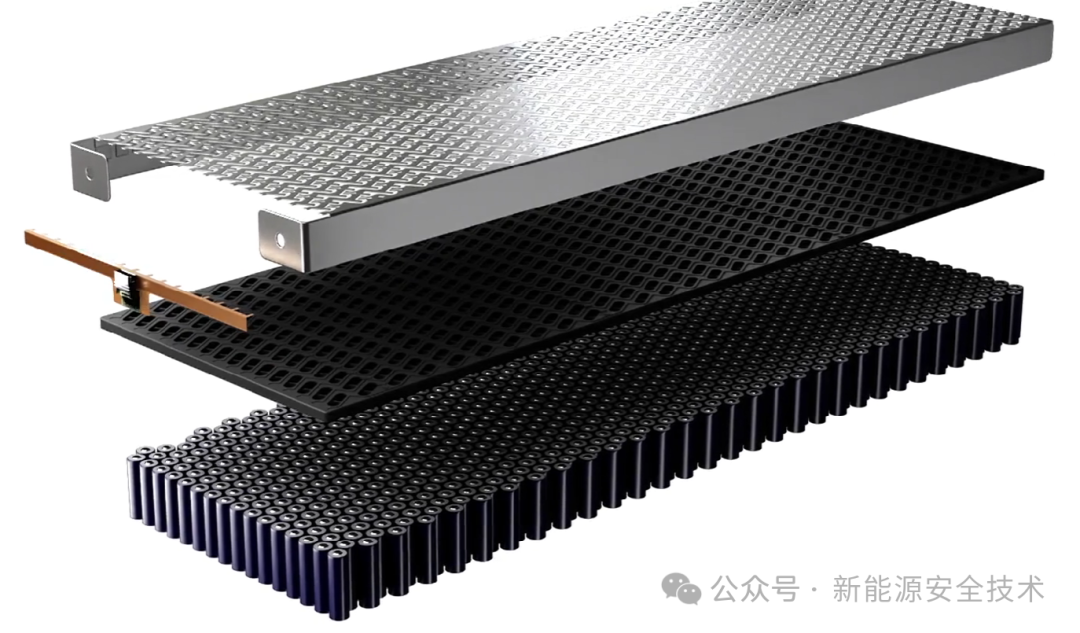

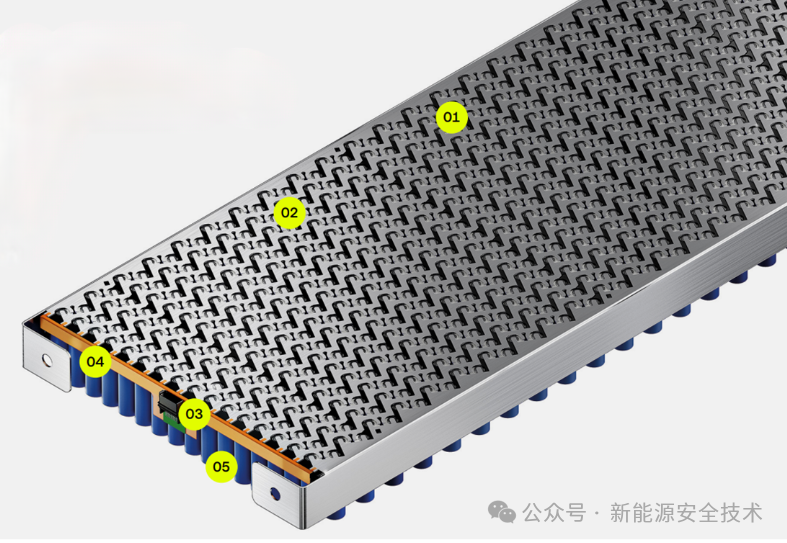

3、圆柱电芯的CCS：

01. 绝缘层

绝缘层采用PET材料满足UL 94 V0级。

02. 电芯连接铝或铜母线排

高精度冲压，根据空间选择单层/多层，复合绝缘层。铝片可贴合到电芯正负极， 进行激光焊接或引线键合连接。

03. 数据采集

与CCS连接，读取电压与温度，无缝组装带有熔断结构的柔性印刷电路板，集成信号连接器。

04. CCS 塑料支架

适用于高振动环境的牢固按装， 多种塑料材料可选。

05. 电芯

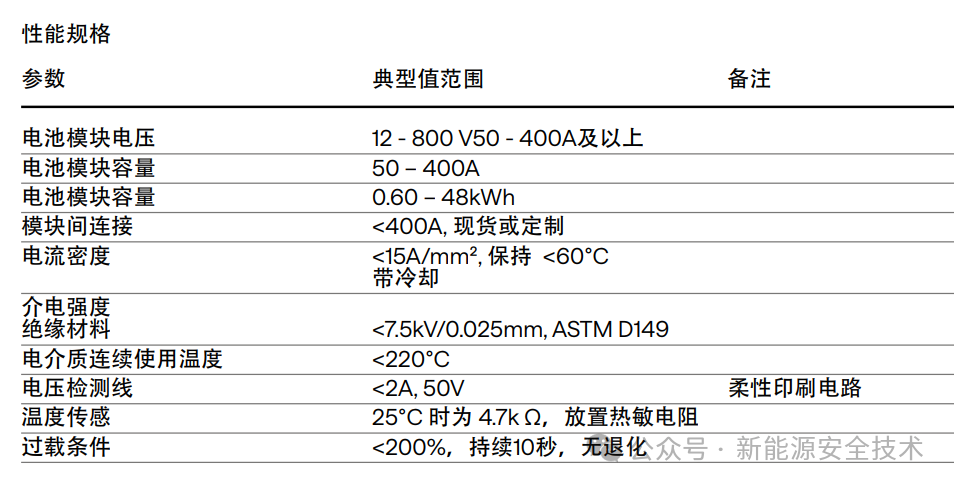

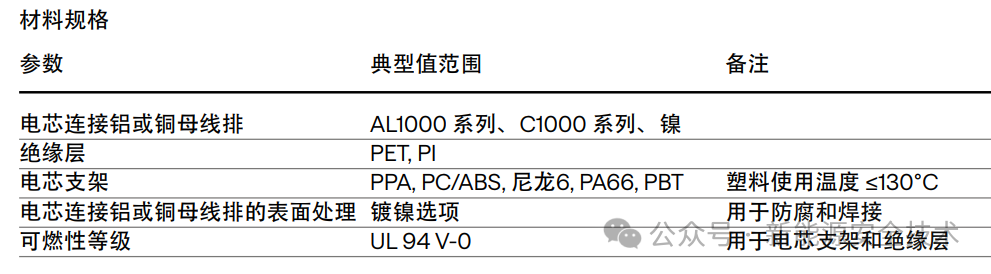

以上信息来自ENNOVI网站Electrify faster with your dedicated electric mobility partner | ENNOVI，大家感兴趣的自行查阅。

由于现在的电池包基本上都是方壳电芯，后面的文章就以方壳电芯的CCS为主进行安全设计说明，请大家持续关注！
