动力电池CCS安全设计（二）绝缘支撑件

接着第一部分，继续介绍集成母排CCS的绝缘支撑件

动力电池CCS安全设计（一）概述

一、注塑支架

在行业发展初期， CCS 产品主要采用注塑支架的集成方案， 通过热铆或者卡扣固定支架、 信号采集组件及铜铝排等 , 注塑支架通常采用阻燃 PC+ABS 或 PA66 注塑而成。

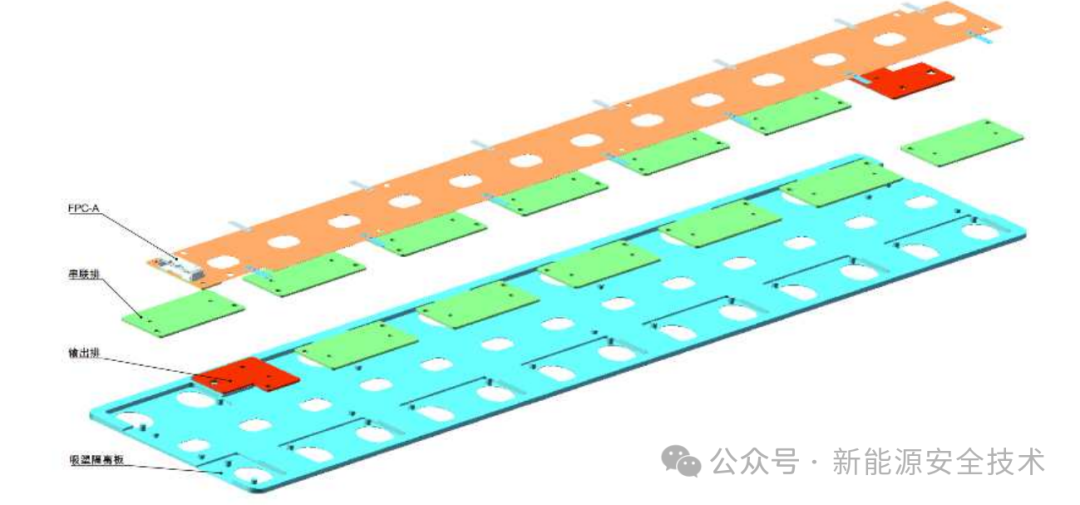

二、吸塑隔离板

CCS 吸塑隔离板使用阻燃 PC 薄膜吸塑、 裁切成型， 通过热铆工艺与信号采集组件、 铝巴连接整合成一个整体。

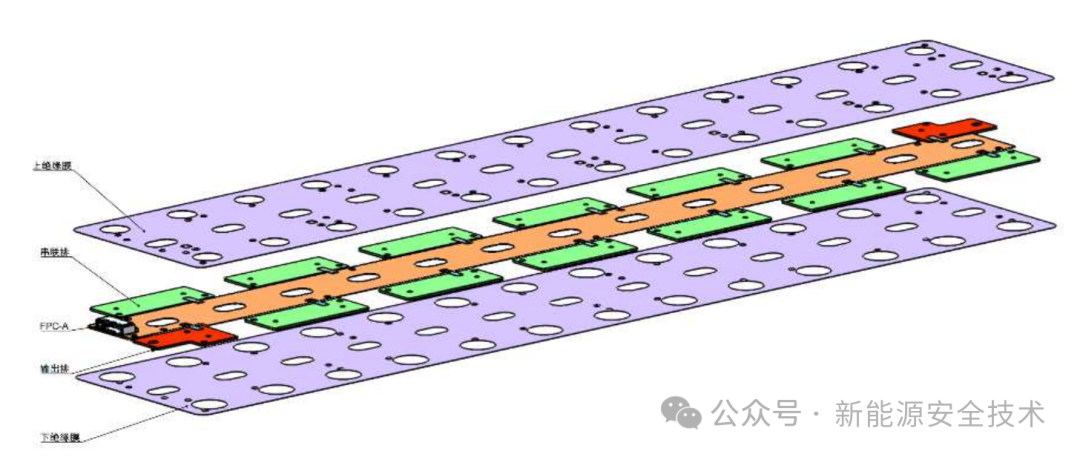

三、PET 绝缘膜热压

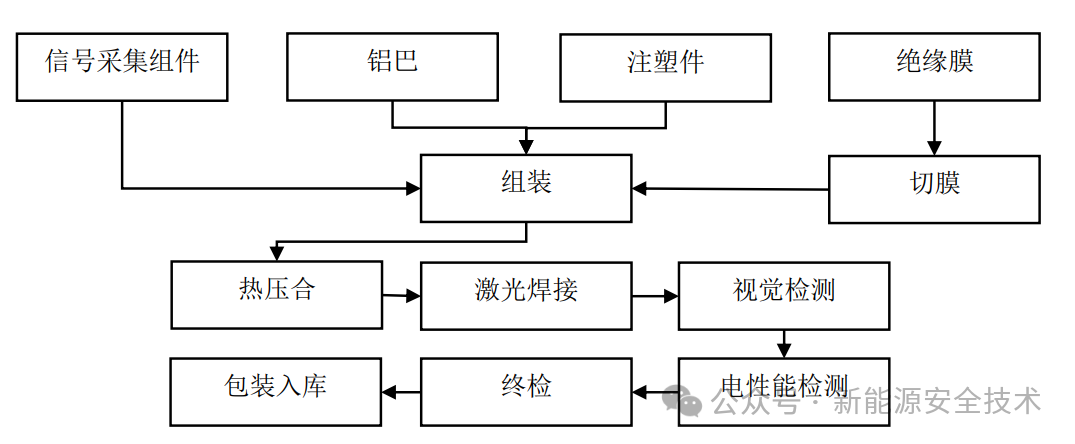

CCS 集成母排热压工艺是使用 PET 绝缘膜替代传统隔离板， 经加热粘合将铝巴及信号采集组件等组件压合成一块。

四、绝缘支撑件技术要求

1、外观质量

汇流排支架总成表面应平整、 光洁， 无凹凸、 斑点、 裂纹、 毛刺、 起层、 留痕划痕等缺陷，支架表面翘曲应不大于 2 mm。

2、设计寿命要求

满足15年/30万公里。

3、材料阻燃等级

满足UL94 V-0等级；

4、绝缘耐电压性能

绝缘性能： 满足1 000 VDC持续 60 s， 绝缘值大于 1 000MΩ 。

耐电压： 满足3 000 VDC持续 1 min， 不发生击穿和闪络，漏电流小于 1 mA。

5、耐久性要求

1）高温试验：

测试条件：高温温度 90℃，持续时间 1500h。

接受标准：产品温度回升至室温时，需满足不变脆、不破裂、不起皱、不剥离、不变色、不褪色等要求，且绝缘耐电压性能满足要求。

2）温度交变：

测试条件：低温 – 40℃，高温 90℃，温度梯度 4℃/min，暴露时间 35min，一次循环时间 132.5min，共进行 610 个循环，总循环测试时间 1350h。

接受标准：产品温度回升至室温，要达到不变脆、不破裂、不起皱、不剥离、不变色、不褪色等标准，同时绝缘耐电压性能满足要求。

3）高温高湿：

测试条件：温度 90℃、湿度 85％RH，持续 1000h。

接受标准：产品温度回升至室温时，需符合不变脆、不破裂、不起皱、不剥离、不变色、不褪色等条件，且绝缘耐电压性能满足要求。

注：如果集成母排CCS总成一起做耐久性验证，此项可以不单独做。
