一、汇流排材质
汇流排采用铜铝材质，电芯间的母排为控成本一般采用铝排，正负输出级汇流排采用铜排或者铝排。铜排需表面整体镀镍，厚度为5-15um，铝排无镀层需求。
二、汇流排结构

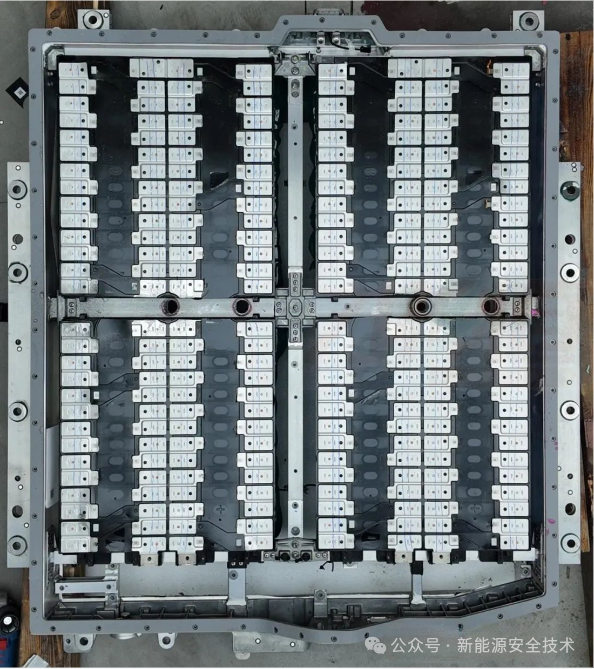

MEGA麒麟电池包的汇流排

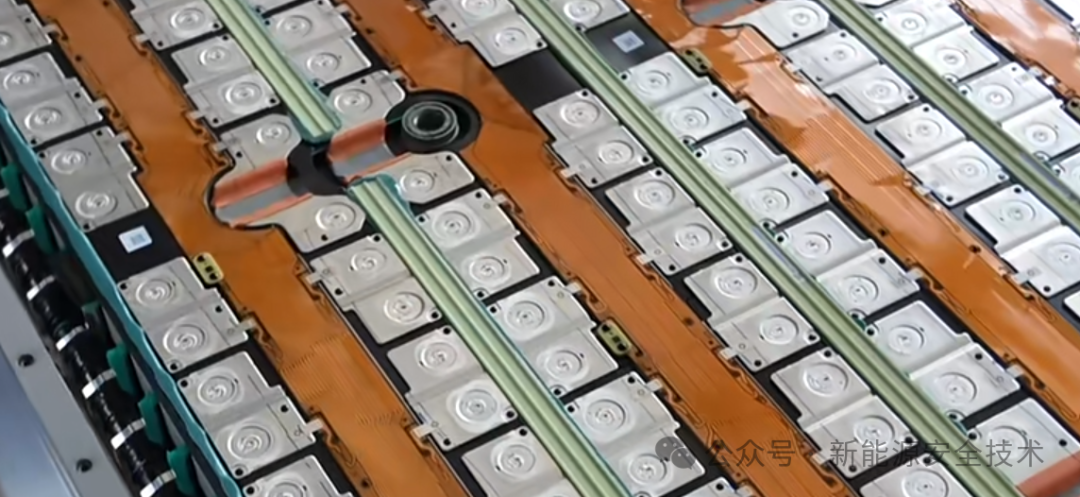

刀片电池汇流排

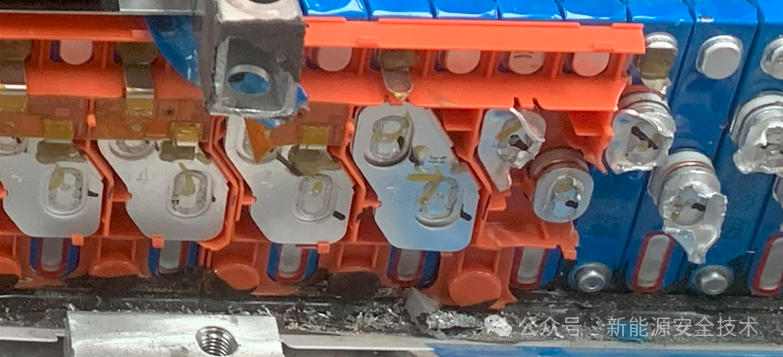

领克08EM-P的AB电池包汇流排
三、汇流排技术要求：
1、铜排采用材料： T2纯铜（Y2 ）,T=1mm, 硬度为△ HV80-100。
2、铜排需表面电镀镍，镀层厚度1～5μm。
3、铜排电镀后表面粗糙度Ra0.1～0.8，无毛刺、划伤、变形、色差等缺陷，平面度要求表面不得有打磨痕迹。
4、铜排表面镀层色均匀一致，不能起层、镀层脱落等现象；
5、铜排镀层结合力要求：
高温测试：将零件放入恒温箱中，使其在250℃高温中保持1h，然后常温水冷却。借助四信放大镜检查，镀层不应气泡和脱落，可时在功能性表面使用百格法验证，试验需符合标准GB/T9286-1998，可接受等级<1级；
弯曲测试：测试需符合标准GB/T5270-2005《金属基体上的金属覆盖层_电沉积和化学沉积层_附着强度试验方法评述》，测试后满足镀层无起皮和剥落要求。
6、铜排折弯要求：注意铜排折弯方向与位置，折弯错误的产品严禁镦平二次加工。折弯处无明显折痕，即折弯不能二次折弯或多次折弯。
7、电阻率要求：铝排的电阻率不大于0.0284Ω·mm2/m,铜的电阻率不大于0.017749 Ω. mm2/m；
8、铜铝排力学性能：抗拉强度，屈服强度，断裂延伸率需满足图纸要求。
9、防膨胀要求：铜铝排通常根据需电芯膨胀量设计成凸筋或凹筋结构。
10、截面积要求：铜铝排最小截面积根据整车性能参数确定。
11、外观质量：
铜铝排整体表面不应有酒精（除斑点酒精） 可擦拭脏污。
电芯焊接功能区应无起层及大于 0. 2 mm 的凹凸、 裂纹、 毛刺、 变形等缺陷， 不允许有指腹手感划痕。
铜铝排非功能区应无起层、 裂纹、 大于等于 3 mm 的凹点、 凸点、 大于 0. 1 mm 的毛刺、 大于 0. 2 mm的变形等缺陷， 铝排划痕应不大于 2 mm、 深度应不大于 0. 2 mm， 不允许有指腹手感划痕。
