动力电池配电盒BDU安全设计（二）铜排

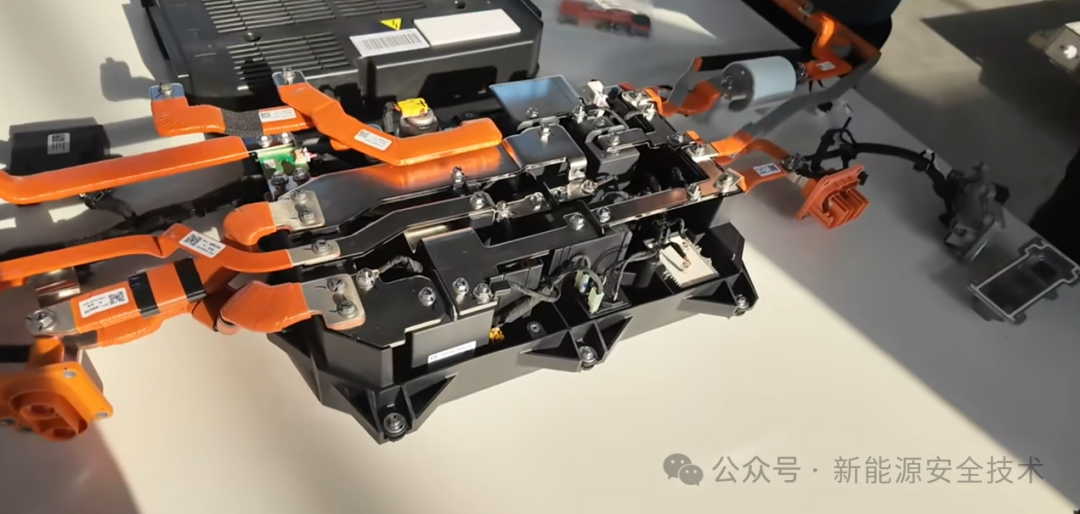

一、铜排设计

1、BDU内的铜排应固定牢固，合理使用固定结构；铜排安装点在规定力矩的正常安装条件不应发生变形、开裂等损坏；

2、材质：铜排:采用T2M和T2Y2的紫铜,截面为矩形或倒圆角矩形；

软母排:软铜排是由多层0.5mm扁平薄铜排叠加，外层采用挤塑方式包裹绝缘层；

3、铜排需按照 GB/T 2040-2017《铜及铜合金板材》的要求制造；

4、铜排的电阻率不大于 0.01774Ω.mm²/m；

5、正常工作湿度区间应满足 15%RH～98%RH；

6、铜排表面应镀锡处理，镀层均匀连续，无起皮、起泡、斑点、漏镀和麻点等覆盖不良情况:

7、铜排厚度满足公差：±0.2mm要求，铜排平面度满足≤0.2mm要求；

8、裸铜排布置满足不了电气间隙时，可以增加绝缘防护设计。采用绝缘保持层为PVC套管，或者浸塑处理处理的。绝缘层颜色为橙色，没有油污、鼓胀、起皮、褶皱、开裂、破损、流挂、颜色不均等现象绝缘层内无颗粒和杂质;

9、铜排表层应用绝缘材料进行保护时，绝缘材料边缘整齐，紧密粘合，在电池包正常使用中无分层、开裂、掉粉等问题，铜排中绝缘材料的阻燃性能应不低于 GB/T 2408-2021 中的 V0 等级的要求；

10、 铜排导电体与绝缘材料之间的绝缘电阻在 1000VDC 时最少有 500MΩ；

11、 铜排应能承受 10 次拆卸；

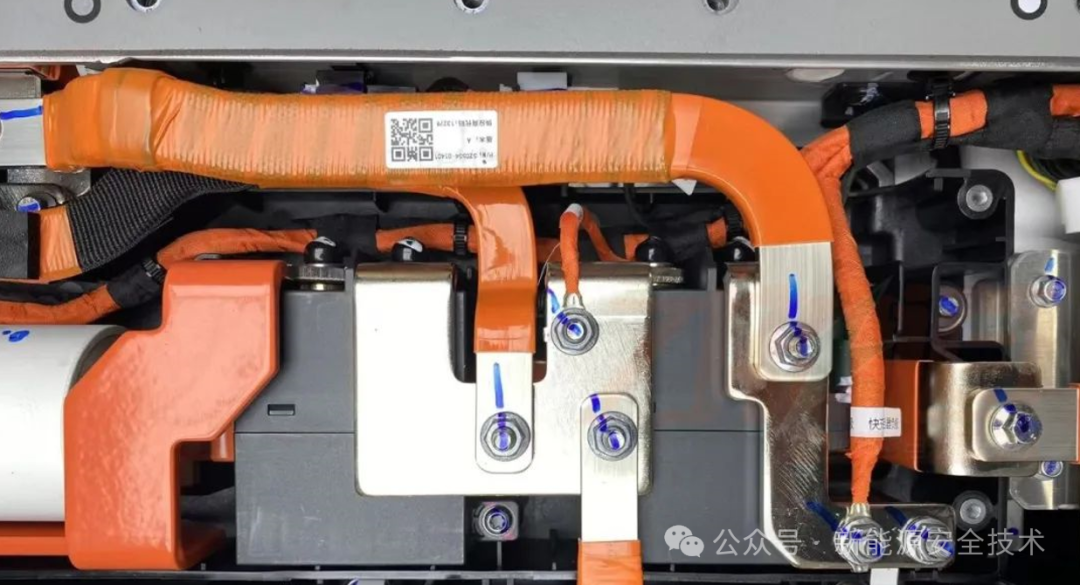

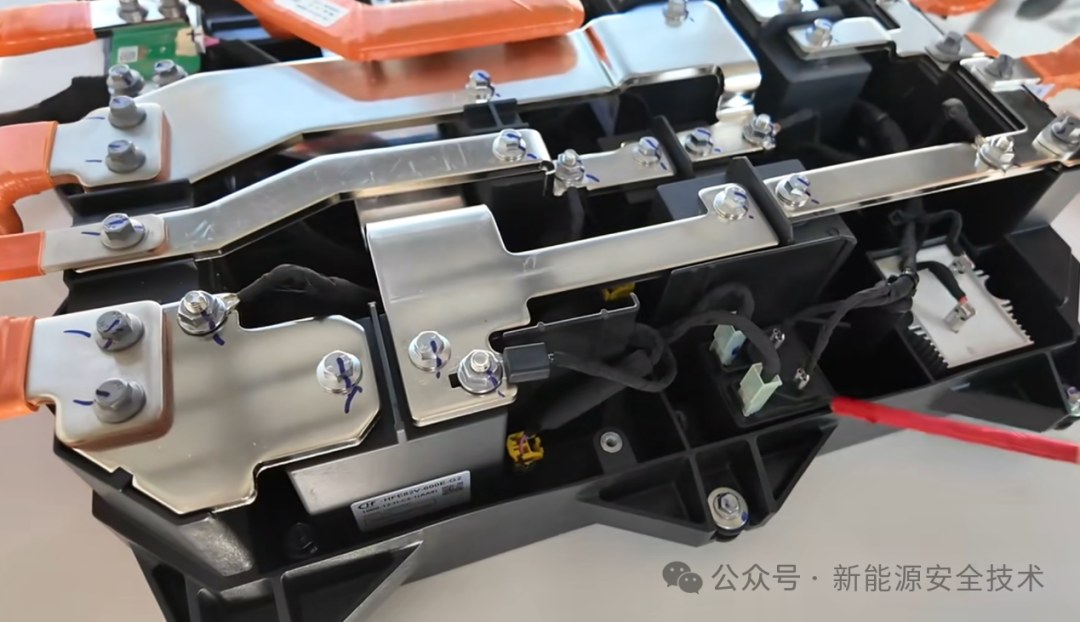

12、高压采样端子安装部位设计防转结构，铜排应留有结构与高压采样端子进行配合，如图所示。
