一、电气间隙与爬电距离
1、范围：
所有的高低压带电母排、线束之间；
带电零部件与导电部件之间；
带电零部件与接地零部件之间；
2、电气间隙和爬电距离要求：

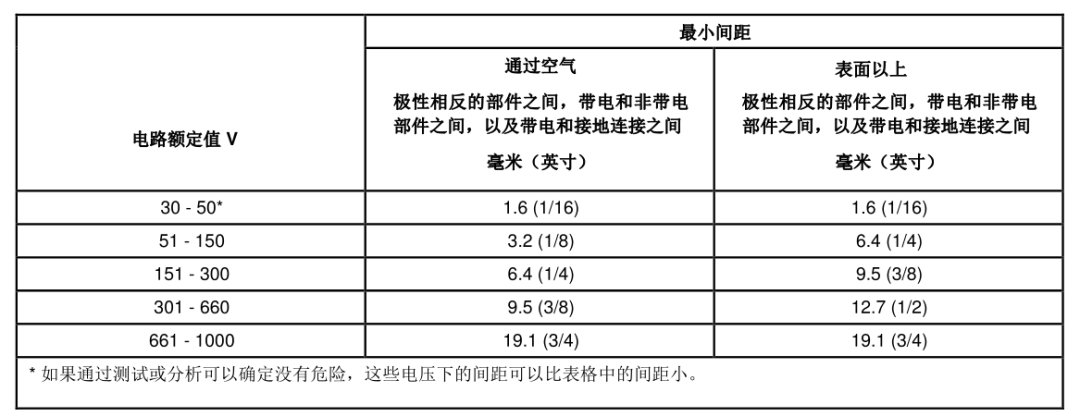

根据BDU内部电路之间的电压额定值不同，最小的电气间隙和爬电距离满足《UL 2580车用动力电池安全标准》要求，详见下表。
3、安全校核
在完成BDU数模后，根据BDU内部结构布置图，进行最小的电气间隙和爬电距离安全校核，并提交校核报告。
校核部位包括不限于：
正负母排、继电器端子、熔断器端子、电压采样端子等部位之间的最小电气间隙和最小爬电距离；
如果不满足标准距离的要求，需根据不同器件增加绝缘防护。
二、绝缘电阻
BDU高压电路和低压电路之间须进行必要的电气绝缘隔离设计。
1、范围：
BDU上所有高压器件的电路与外壳之间；
高压电路与低压电路之间；
2、绝缘电阻阻值要求：
绝缘电阻阻值要求：在整个寿命周期内，都应满足至少500MΩ（1000V）要求。
3、绝缘测试要求：
绝缘电阻阻值应是在BDU组装好后进行测量并满足上述要求。
三、 耐电压
1、范围
1) 高压电路正负极之间；
2) 高压电路与低压电路之间；
3) 高压电路与壳体之间；
4) 外壳与低压电路同时接地，测试高压电路对地的耐压。
2、耐压要求：
BDU应经受50 Hz～60 Hz的正弦波形电压，有效值为（2U＋1000）V AC或（2U＋1000）*1.414V DC，U为系统最高电压，历时1min的耐击穿电压强度试验而无损伤，无击穿闪络，漏电流小于1mA。
四、等电位连接（电池包外置高压盒）
电池包外置高压盒应设置等电位连接点，并标识。
等电位连接点与电底盘间的电阻应小于0.1Ω。
如果高压配电盒的外壳是金属的，等电位连接点可以是安装点，但应采用专用搭铁螺栓连接，接触电阻应小于0.1Ω。
等电位的电阻需保持直至全寿命周期内。
五、高压危险标识
应按 《GB 18384-2020 电动汽车安全要求》要求在明显位置张贴高压危险标识，标识张贴牢靠不能脱落、当装配和维修人员靠近时，能够快速识别高压危险信息。
应标记如下图所示的符号：符号的底色为黄色，边框和箭头为黑色掉色。
