前天在群里面讨论熔断器和接触器的匹配问题，说起来了PyroFuse，群友@一棵树共享了一份奥托立夫Autoliv的PyroFuse的资料《Autoliv PSS Presentation》，感觉挺好的，就打算写一篇对PyroFuse介绍的文章。
如果想要PyroFuse资料，请按照文章末尾方式下载即可，主流的奥托立夫、中熔、伊顿都有。

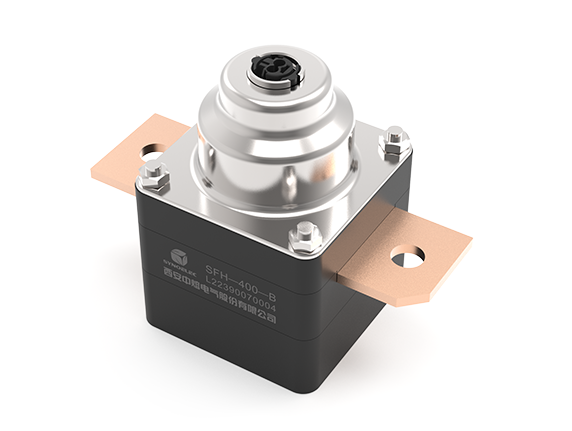

PyroFuse，Pyroswitch、Pyrotechnical safety switches（PSS）也叫激励熔断器，烟火熔断器、烟火安全开关，Pyro发音paɪroʊ不知道对不对。
一、传统熔断器风险

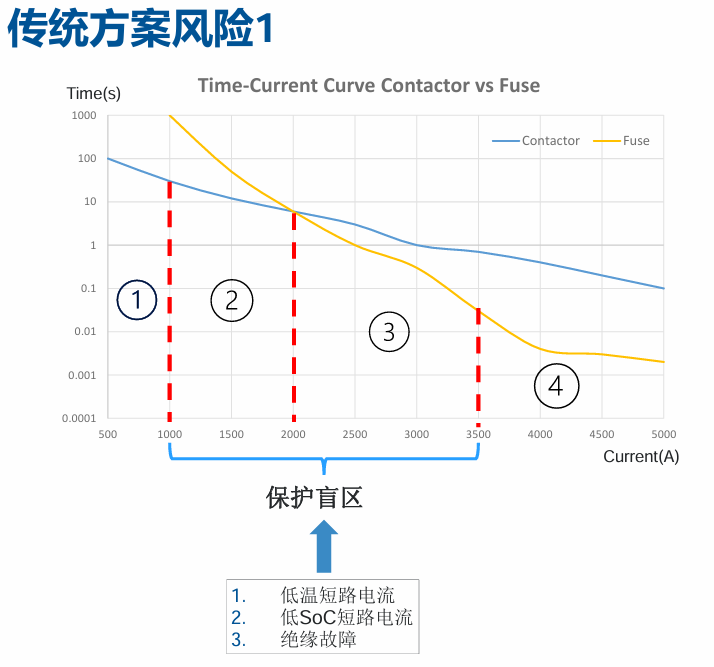

在动力电池配电盒BDU安全设计（九）熔断器和接触器匹配中讲到，传统熔断器存在保护风险：Pyrofuse的目的就是解决传统熔断器存在熔断时间过长问题。
主要是三个风险：低温情况下的短路、低SoC情况下的短路、绝缘故障。
1、区域1：电流<1000A，继电器承担可靠的分断。
由BMS根据电流传感器值判断是否分断
2、区域2：1000A<电流<2000A，继电器的分断时间仍然比保险丝快，需要继电器承担分断；普通继电器的最大分断电流是2000A。
文中表述上的有些问题，我的理解是，电流1000A时，继电器耐受时间大概为20S，保险丝耐受时间为1000S，什么意思呢？由于继电器和熔断器是串联关系，1000A流过触点超过20S以上，继电器的触点就会出问题，有可能粘连，也有可能烧蚀，而熔断器没有问题。
3、区域3：2000A<电流<3500A，保险丝的分断更快，但是分断时间较长(此时继电器需要保持闭合，否则保险丝所需的熔断能量不足)。
熔断器主要工作区域，熔断时间从0.02-8S之间，此时继电器还在导通，因为此时电流值极大，在电芯或者外部绝缘失效处，存在热失效可能。
区域4：电流>3500A，保险丝承担可靠的分断。
二、PyroFuse应用场景
Pyrofuse可应用高压和低压电路保护，BMS根据采集到的电流传感器和气囊的碰撞传感器信号，进行过流判断或者碰撞判断，决策是否切断电路，现在国内电池包内高压系统已经普遍应用。
三、性能参数
各家都差不多，参数根据整车和电池包情况进行选择即可，选型尽量参考供应商意见吧。
最大分断能力范围：13KA-23.5KA
动作时间：小于2 ms
四、测试

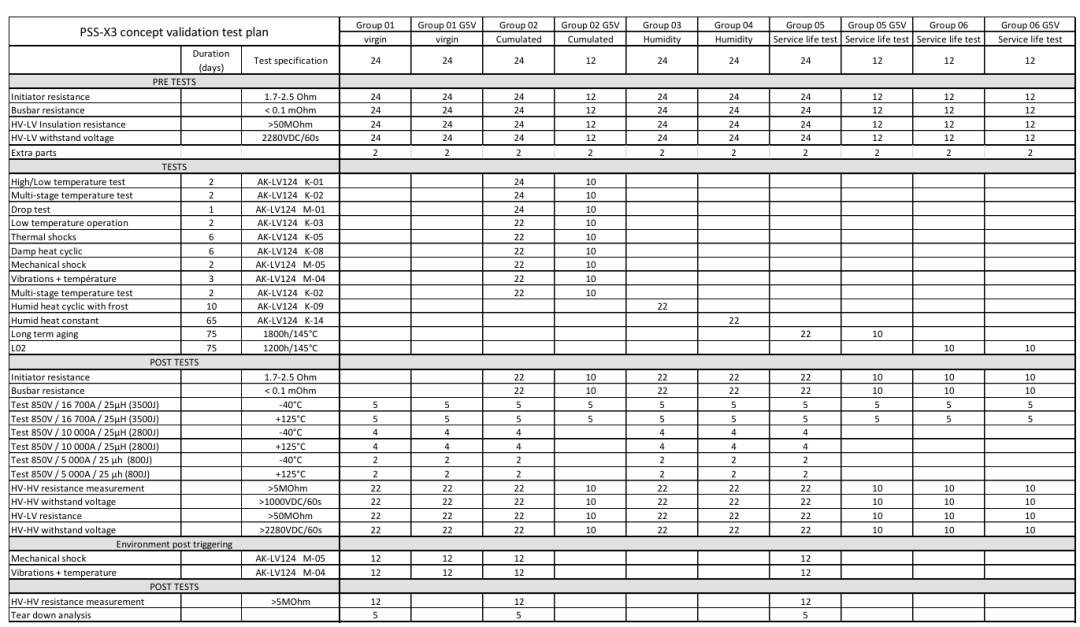

奥托立夫有个分组序列测试，大家感兴趣的话可以看看都做哪些测试。测试矩阵依据的标准是AK-LV124， LV 124在VW8000里面有对应测试方法和条件，试着就给注释了下。同时VW8000也放在共享盘里面了，供大家参考学习。
1、试验前测量：
1）初始阻抗Initiator resistance：1.7-2.5 Ohm
2）母线阻抗Busbar resistance：<0.1 m Ohm
3）绝缘电阻（高压对低压）HV-LV Insulation resistance：>50M Ohm
4）耐压（高压对低压）HV-LV withstand voltage：2280 VDC/ 60s
5）其它Extra parts：
2、试验：
1）高/低温测试High/Low temperature test
2）温度梯度测试Multi-stage temperature test
3）跌落测试Drop test
4）低温工作测试Low temperature operation
5）温度冲击测试Thermal shocks
6）湿热循环测试Damp heat cyclic
7）机械冲击测试Mechanical shock
8）振动+温度综合测试Vibrations + temperature
9）温度梯度测试Multi-stage temperature test
10）湿热循环(冰霜)测试Humid heat cyclic with frost
11）恒定湿热Humid heat constant
12）高温老化Long term aging：1800h/145°C
13）高温老化2 L02：1200h/145°C
3、试验后测量
1）初始阻抗Initiator resistance：1.7-2.5 Ohm
2）母线阻抗Busbar resistance：<0.1 m Ohm
3）高低温熔断能力测试：-40和125°C
4）绝缘电阻（高压对高压）HV-HV Insulation resistance：>5M Ohm
5）耐压（高压对高压）HV-HV withstand voltage：1000 VDC/ 60s
6）绝缘电阻（高压对低压）HV-LV Insulation resistance：>50M Ohm
7）耐压（高压对低压）HV-LV withstand voltage：2280 VDC/ 60s
4、触发后测试Environment post triggering
1）机械冲击Mechanical shock
2）振动+温度综合测试Vibrations + temperature
5、试验后测量
1）绝缘电阻（高压对高压）HV-HV Insulation resistance：>5M Ohm
2）拆解分析Tear down analysis
