直流继电器故障分析系列的详见下面的链接。
按照FMEA方式，继续对直流继电器进行功能分析，接触器承接电池包的部分功能，并在子部件上分解。

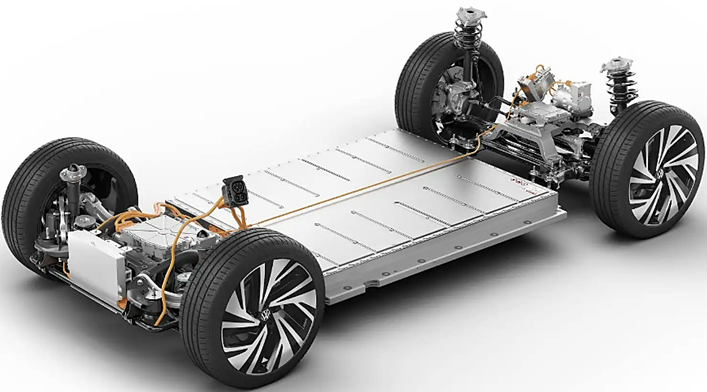

一、电池包的核心功能
电芯存储高压直流电能；输出给电机控制器、高压附件等，接收充电桩电能输入；
BMS 监测电压、电流、温度，异常时断电防过流、短路、漏电。还有可靠性和寿命等需求。
二、接触器承接电池包的功能
接触器是电池包与外部电路（如电机、充电桩、高压附件）之间的 “可控开关”，直接承接并实现电池包的核心功能落地，具体包括：
电能通断控制：
响应 BMS 或整车控制器的指令，通过吸合 / 分断动作，控制电池包与外部回路的导通（输出 / 输入电能）或切断（停止能量交互），是电池包能量交互的 “物理执行节点”。
安全隔离保护：
在正常工况下，可靠导通以保障电能传输；在故障工况（如短路、过流、碰撞）时，快速分断以隔离电池包与外部电路，防止危险扩散，是电池包安全防护体系的 “最后一道物理屏障”。
低功耗与稳定性保障：
在实现通断控制的同时，自身需低功耗运行（如通过 PCB 节能板），避免额外消耗电池包能量；且需耐受高压、大电流、频繁动作等工况，确保电池包长期稳定工作。
视频来源：松下电器网站
三、内部部件承接功能（部件 – 功能分解）

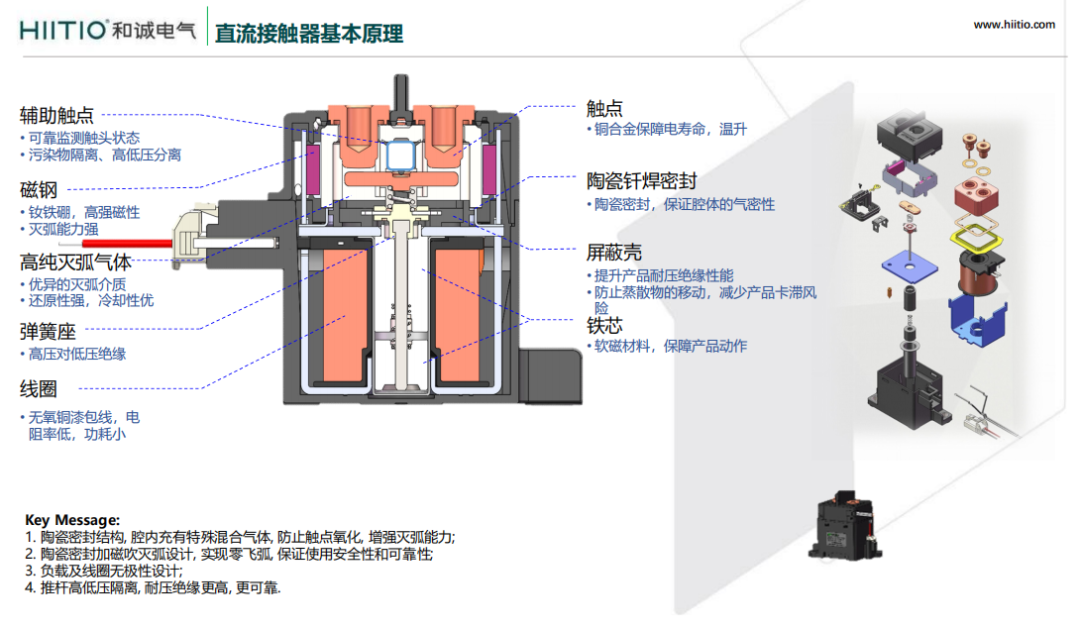

图片来源：和诚电气
接触器的核心功能（通断控制、安全隔离、低功耗稳定）由其内部子系统及部件协同实现，具体分解如下：

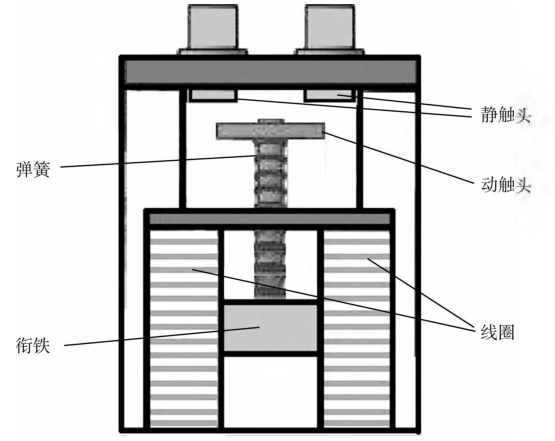

1. 电磁系统
支撑接触器的 “动力驱动功能”，是实现通断控制的 “执行动力源”。
线圈：
功能：接收控制信号（低压电）产生磁场，为铁芯提供磁化能量，驱动衔铁动作，是电磁力的 “能量转换器”。
关联：通过导线连接控制回路（如 BMS 输出信号），玻璃丝布和高温胶带的绝缘保护确保线圈不短路，保障磁场稳定产生。
铁芯：
功能：被线圈磁场磁化后增强磁力，形成对衔铁的稳定吸引力，确保衔铁可靠吸合（触点导通）。
衔铁：
功能：在电磁力作用下带动动触点运动（吸合时接触静触点，分断时脱离），是 “力 – 机械运动” 的转换部件。
复位弹簧：
功能：在线圈断电后提供复位力，驱动衔铁与动触点回归分断位置，确保电路可靠切断，支撑安全隔离功能。
2. 触点系统
支撑接触器的 “电流传导功能”，是电能通断的 “物理接口”。
动触点 + 静触点：
功能：通过机械接触 / 分离直接实现高压回路的导通 / 切断，是电池包电能输出 / 输入的 “物理通道”。
关联：银合金材料的高导电性确保低电阻传输（减少能耗），多指状设计（大电流接触器）增大接触面积，适配电池包大电流输出需求（如加速时）。
触点弹簧：
功能：提供触点压力，确保动、静触点紧密接触，防止接触不良导致的局部过热（避免电池包能量传输效率下降或触点烧损）。

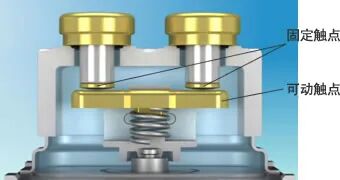

继电器通电中(ON状态)
3. 灭弧系统
支撑接触器的 “安全分断功能”，是保障安全隔离的 “核心防护部件”。
磁吹装置（永久磁铁）：
功能：通过磁场力将触点分断时产生的电弧 “吹向” 灭弧室，避免电弧持续烧损触点，确保分断过程不影响电池包内部安全。
气体灭弧室（含 H2、N2、SF₆等气体）：
功能：利用气体的绝缘性和冷却能力快速熄灭电弧，防止电弧击穿空气导致回路复燃（尤其直流电弧难熄灭），确保电池包与外部电路彻底隔离（如故障分断时）。

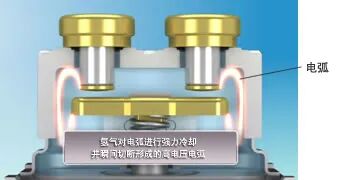

氢气有冷却效果，在磁场作用下电弧延长，氢气可瞬时切断形成的高电压电弧，详见接触器灭弧原理视频。
视频和图片来源：松下电器网站
4. 外壳和辅助部件
支撑接触器的 “环境适应与性能优化功能”，保障长期稳定工作。
外壳（塑料 / 金属）：
功能：物理保护内部部件（电磁、触点、灭弧系统），隔绝外部灰尘、水汽，同时提供绝缘屏障，防止电池包高压电对外漏电。

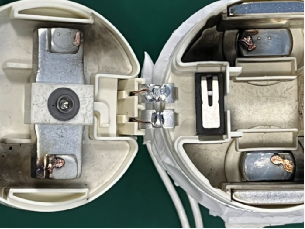

环氧 / 陶瓷封装：
功能：环氧封装确保灭弧气体密封（防止泄漏影响灭弧）；陶瓷材质耐受灭弧时的高温高压，避免封装破裂导致的安全隐患，适配电池包高压、高功率的工况。

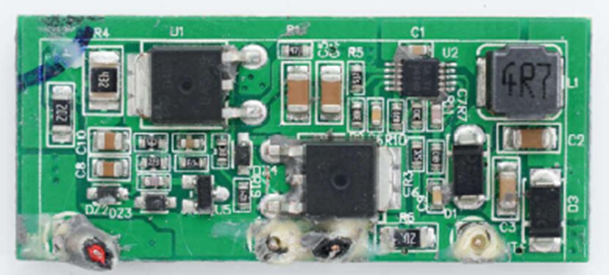

PCB 节能板（含单片机、三极管）：
功能：通过切换线圈的吸合电压与维持电压（维持电压更低），降低线圈功耗，减少对电池包电能的额外消耗（支撑电池包能量高效利用）。
