一.光电耦合器知识点
1-1.固态继电器
光电耦合器又称光电隔离器或光电耦合器，基本原理是以光作为媒介来传输电信号，把发光二极管和光敏(三极)管封装在一起，输入的电信号驱动发光二极管，使之宣布必定波长的光，被光探测器接纳而产生光电流，再经过进一步扩大后输出，完成“电→光→电”的转化，从而起到输入、输出、阻隔的效果。

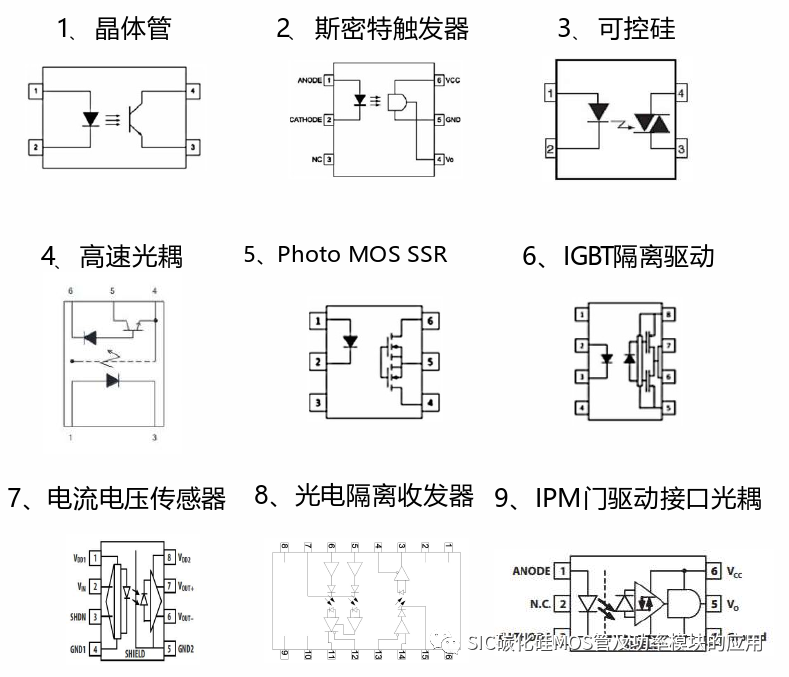

产品分九大类，消费级、工控级、车规级、航天级四个等级 400多个光耦品种，在通讯、电力、家电、 汽车、新能源等各个行业中应用。
固态继电器（SSR) 是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为 “无触电开关”。既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构，较之电磁继电器可靠性更高，且无触点、寿命长、速度快，对外界的干扰也小，已经广泛应用于家电产品及工业自动化产品上面。
1-2.MOS输出（Photo Mos）继电器
PhotoMOS是一款由MOSFET光耦合LED组成的固态光耦继电器，固态光耦继电器它具有体积小、寿命长、稳定性好，抗干扰能力强等优点，在电路中起到了重要作用。目前已经广泛应用于各大领域，比如新能源电池BMS、测量测试仪器、工业控制设备、安全设备、医疗设备等。

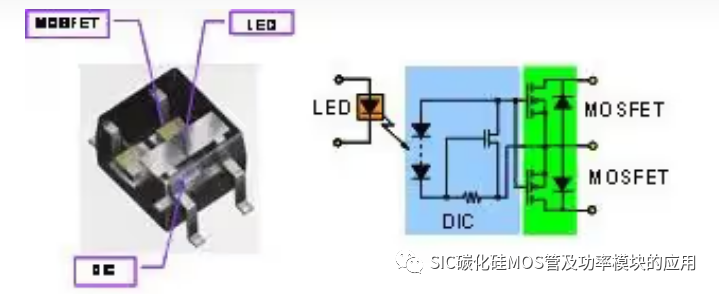

PhotoMOS继电器的结构如上图所示。输入引脚连接到发光二极管（LED）。LED安装在继电器上部，距离光电池至少0.4毫米。LED和探测器模制在半透明树脂中，允许光线通过，但在输入和输出之间提供了一个介电屏障。双MOSFET集成在输出侧，用作负载电路的开关。
与机电式或其他固态继电器相比，使用PhotoMOS继电器有许多优点。
这些优势包括：
低功耗
低泄漏电流
在使用寿命内保持稳定的导通电阻
高可靠性和超长的使用寿命
小尺寸
快速切换速度
高振动和抗冲击性
无触点弹跳，无开关噪音
操作原则：PhotoMOS继电器的输入端由发光二极管组成。如果电流流过LED，它就会发光。光通过半透明的硅树脂，由一系列光电传感器检测。这导致光电传感器两端的电压降，用于驱动MOSFET切换负载电路。
以新能源汽车动力电电池为例，随着新能源汽车行业的不断发展，为了缓解续航里程.充电焦虑等问题，动力电池的电压不断升高，从最初的200-400V平台，提高到700-800V平台，部分产品需要高压900-1500V平台。在60V以上的高电压下，如果漏电，就很有可能危害人生安全，因此在BMS系统绝缘检测电路的设计中，需要用到一种高压隔离开关，用来确认高低压之间的完好隔离。高压隔离开关只有用Photo Mos固态继电器这一种选择。
二.碳化硅MOS芯片资料
与硅芯片相比，SiC芯片在相同额定电压和导通电阻条件下，尺寸可以缩小多达十倍。此外，与硅器件相比，SiC器件的开关速度至少快100 倍，并且它可以在高达两倍以上的峰值温度下工作。同时，SiC具有出色的导热性能，因此在高电流水平下具有更好的稳健性。
两种高压碳化硅MOS芯片资料：1700V5A（内阻1欧）和1700V1A（内阻15欧)

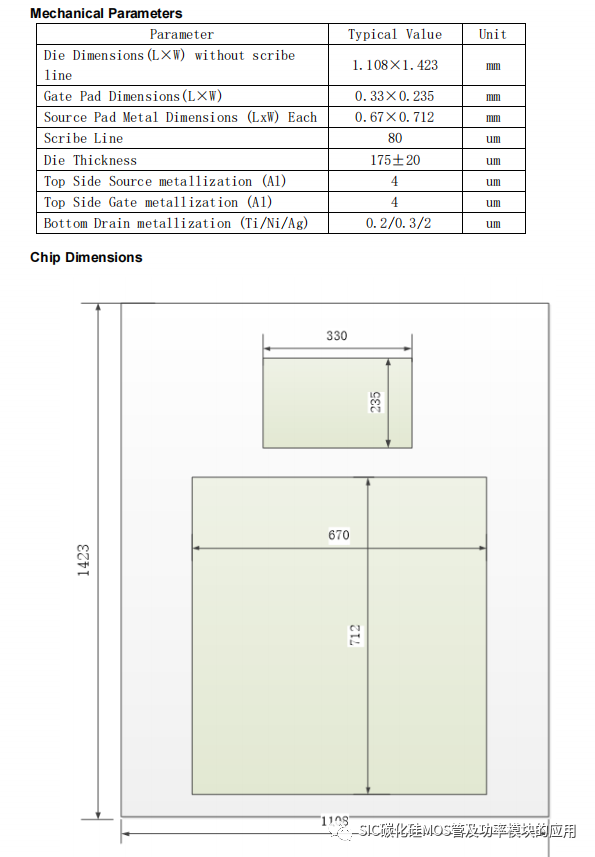

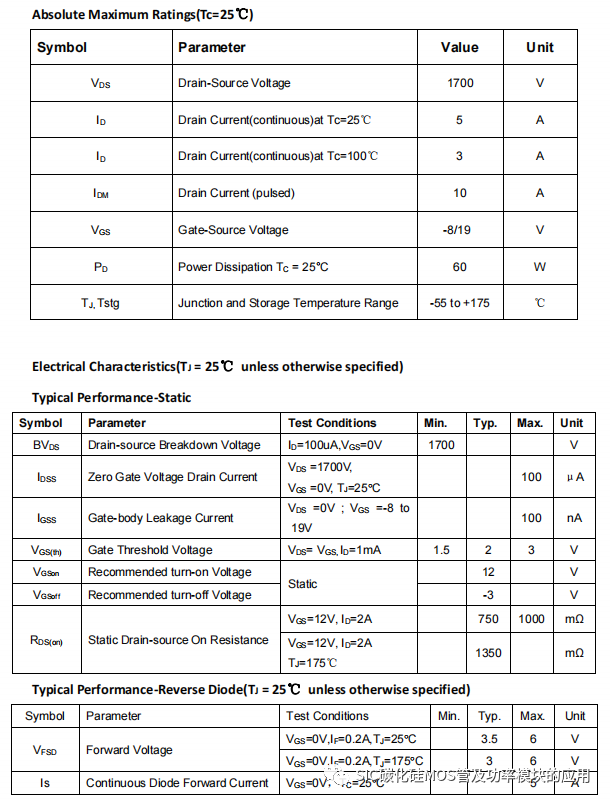

1700V5A碳化硅MOS芯片资料

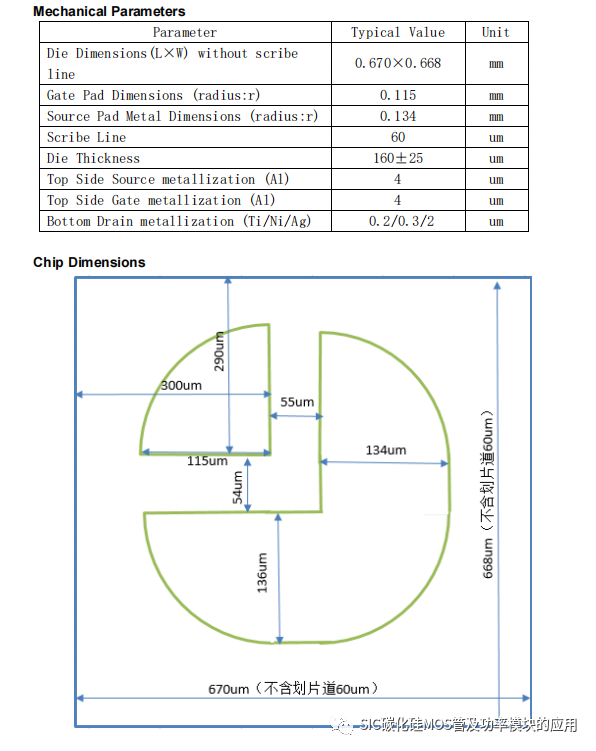

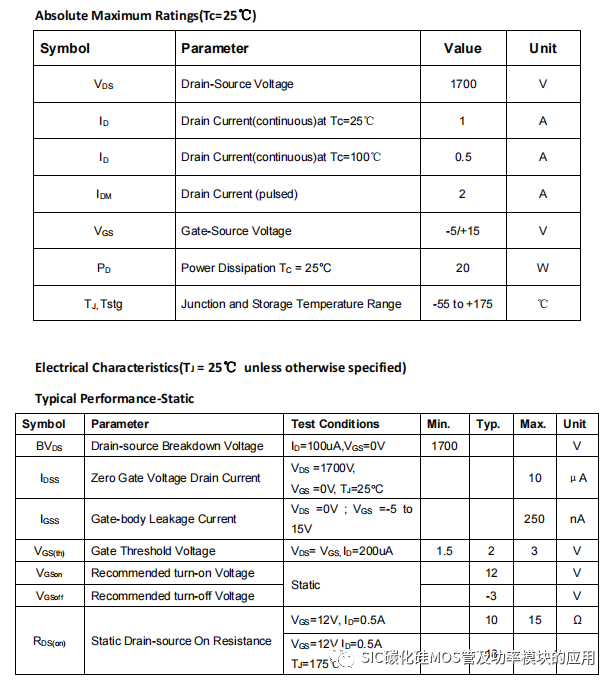

1700V1A碳化硅MOS芯片资料
三.国产PhotoMOS继电器产品

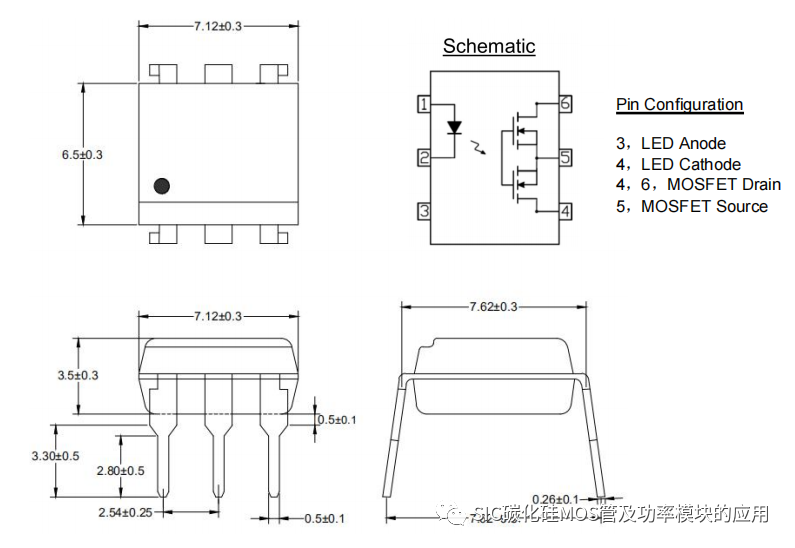

3-1.产品外框
3-2.产品特性
常开信号极点信号投射继电器
低工作电流
1500V 负载电压
低导通电阻
-40°C 至 110°C 的宽工作温度范围
可提供 5000V 的高 I/O 隔离电压
符合 RoHS、REACH 标准 MSL I 级
3-3.产品应用领域
1.医疗系统，2.高速检测机，3.安全系统，4.交流设备， 5.温度控制，6.工业控制
7.测量设备，8.家用电器，9.新能源电源
总结
随着新能源电动汽车的日益普及，光伏和储能市场对SiC器件的需求将持续增长，因此这种宽禁带技术的成本竞争力会日益增强，并且其对固态继电器方案的吸引力也会不断增加。基于SiC 器件的固态继电器具备开关速度快、高耐压和小尺寸等优势，因此成为市场广泛采用的主流选择。
